Сообщений в теме: 7

[Serg_Ant]

Подскажите, пожалуйста по креплениям Salomon S914Ti
Открутил перед транспортировкой крепления с лыж. Перед обратной установкой обнаружил, что у одной из передних головок выпали вот такие детальки. Пластмассовый квадратик укладывается в гнездо на металлической "скобе", а все в сборе должно устанавливаться впереди,под носком ботинка - красная стрелочка на 1-м фото:

Крупнее - красная звездочка на 2-м фото:

Кое как установить на место еще можно, но сразу вываливается, непонятно как закрепить. На втором креплении все на месте - зеленая звездочка на 3-м фото. Показалось, что удерживается прижимом сверху пластмассовой пластины (красная стрелочка на фото):



Подскажите, как это все разобрать, установить и снова собрать? Или уже поздно "пить боржоми" и нужен радикальный ремонт или вообще замена крепления?

Сообщение отредактировал Serg_Ant: 25 December 2013 - 18:03

[egors]

^{Снял бошку, посмотрел:}

^{1) металлический уголок прижимается сверху черной пламаской (на фото 1 она отдельно, рядом с уголком).}

^{2) у этой пласмаски снизу есть петля, которая у меня проходит через уголок и надета под ним на ось. Ось видна на фото 2 ниже красной звездочки, на фото 3 она как раз под красной стрелкой.}

^{У Вас наверное оторвана эта петля.}



^{Как разобрать лифтер головы S914 так и не понял. Сама ось скорее всего фиксируется стальными ушами, которые тоже видны - на 3-ем из уха начинается красная стрелка.}

^{Думаю, что можно буквально "привязать" датальки на место веревочкой.}

^{Да и без сферика Драйверская голова нормально работает.}



^{Разобрал! Щас сфотаю и выложу}

Сообщение отредактировал egors: 25 December 2013 - 22:21

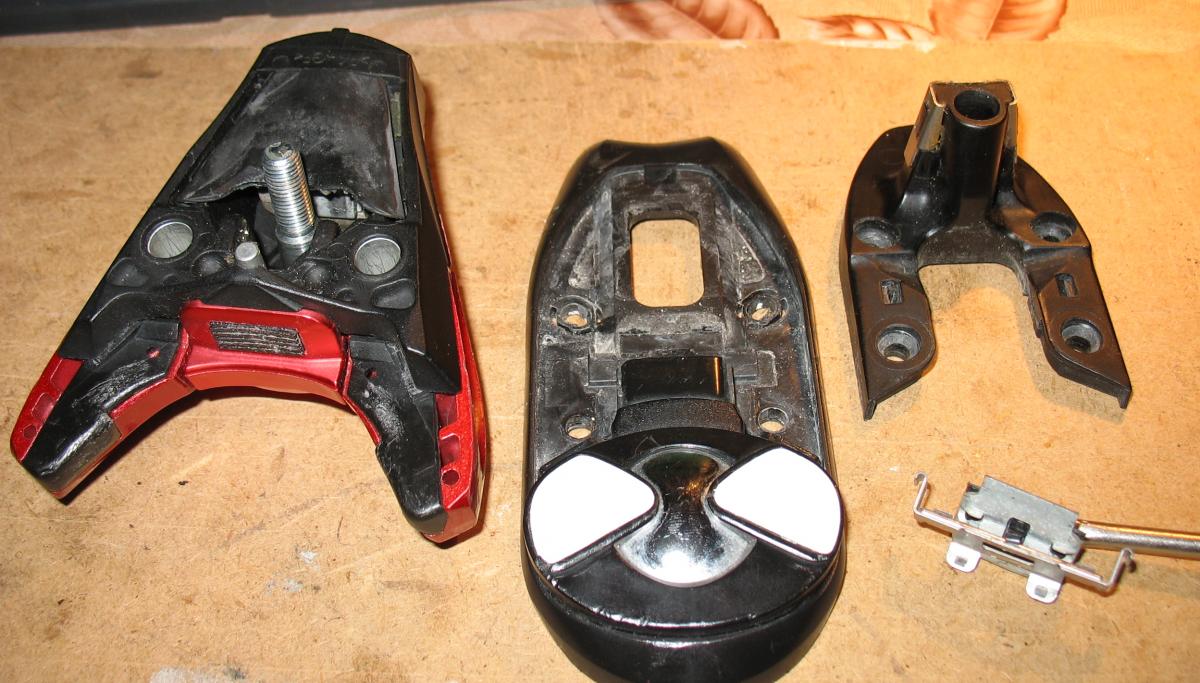

[egors]

- Вырутил пружину с поршнем

- скрутил всю бошку с основания

возможно это было необязательно, но ослабить до минимума и поднять бошку, так, что бы ее штырь вышел из скобы (уголка, который отдельно) наверное полезно



- выдернул переднюю часть лифтера, при этом что-то щелкнуло, но ничего не сломалось

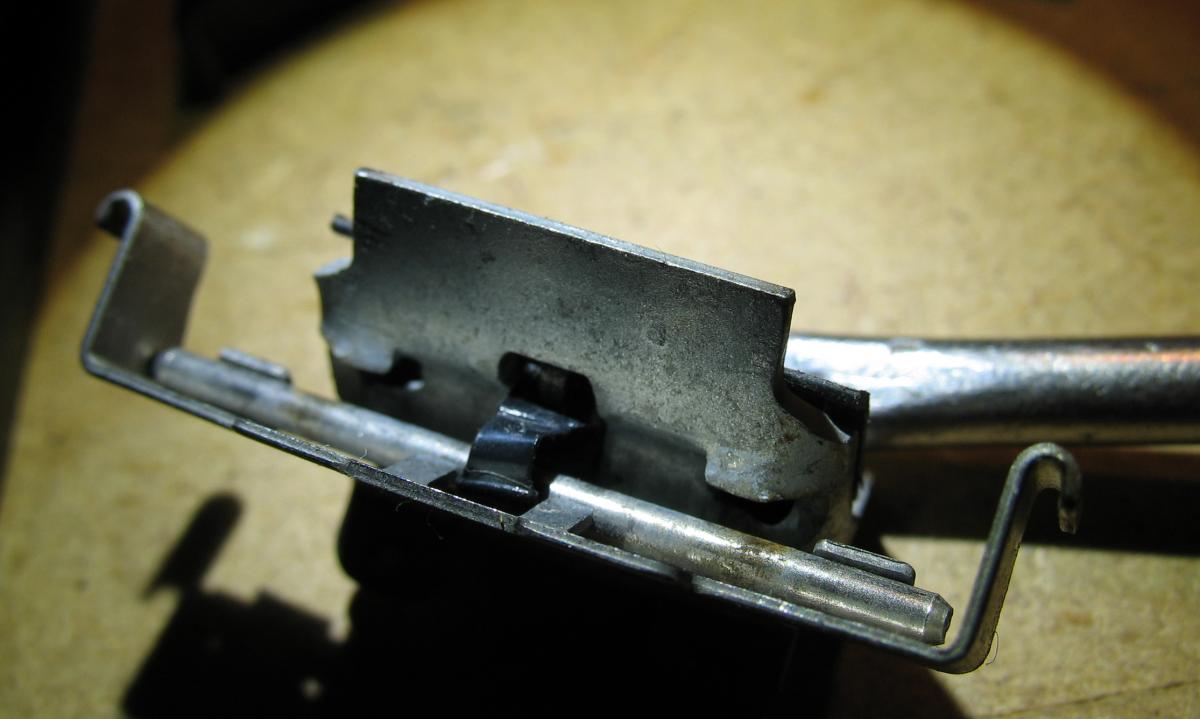

- отжал усики скобы, которая держит узел крепления "отдельных" деталей



Все на фото.

Надо посмотреть, что там осталось. И подумать, как привязать.



Шевелил потом с вборе на минимуме - от сферика этого толку мало, на предыдущем поколении было прямо видно, как основание (на котором носок ботинка стоит) прижималось вниз при вкручивании бошки.

Но лучше еще спросить у людей, лучше знакомых с Саломоном



Прикрепленные изображения

•
•
•

[Serg_Ant]

egors, спасибо!

Да, петля вокруг оси на пластмассовой детальке у меня отсутствует, видимо отломалась. У нас в Минске даже в единственном магазине, торгующем лыжами и креплениями Salomon, никто не смог объяснить, критична эта штуковина или нет.

[egors]

Штуковина (вернее "управление" подложкой Сферика от поворота головы) НЕ КРИТИЧНА.

Другое дело, полезна она хоть как-то?



Мр.ХХ недавно что-то писал про Сферик и почему от него отказались

[Mr.XX]





Мр.ХХ недавно что-то писал про Сферик и почему от него отказались

Ну там был механизм, который при усилии открывания отпускал опорную пластину, чтобы легче ботинок выходил.

ИМХО перемудрил саломон с этой конструкцией...

[Serg_Ant]

Так что, выбросить эти "штуковины", поставить крепления и не "париться"?

[Mr.XX]

Так что, выбросить эти "штуковины", поставить крепления и не "париться"?

Как вариант...

Но посмотреть, не появится ли лишних люфтов

Сообщение отредактировал Mr.XX: 26 December 2013 - 13:12
