Сообщений в теме: 28

[Unholyholy]

Всем привет!

Прошу совета у знающих людей! Имеются лыжи Elan SLX со спортивной платформой, крепы Elan ER14 и боты с колодкой 309мм. Инструкция к креплениям отсутствует.

Вроде все интуитивно понятно, но опыта самостоятельной установки нет, хочу убедиться, что все правильно.

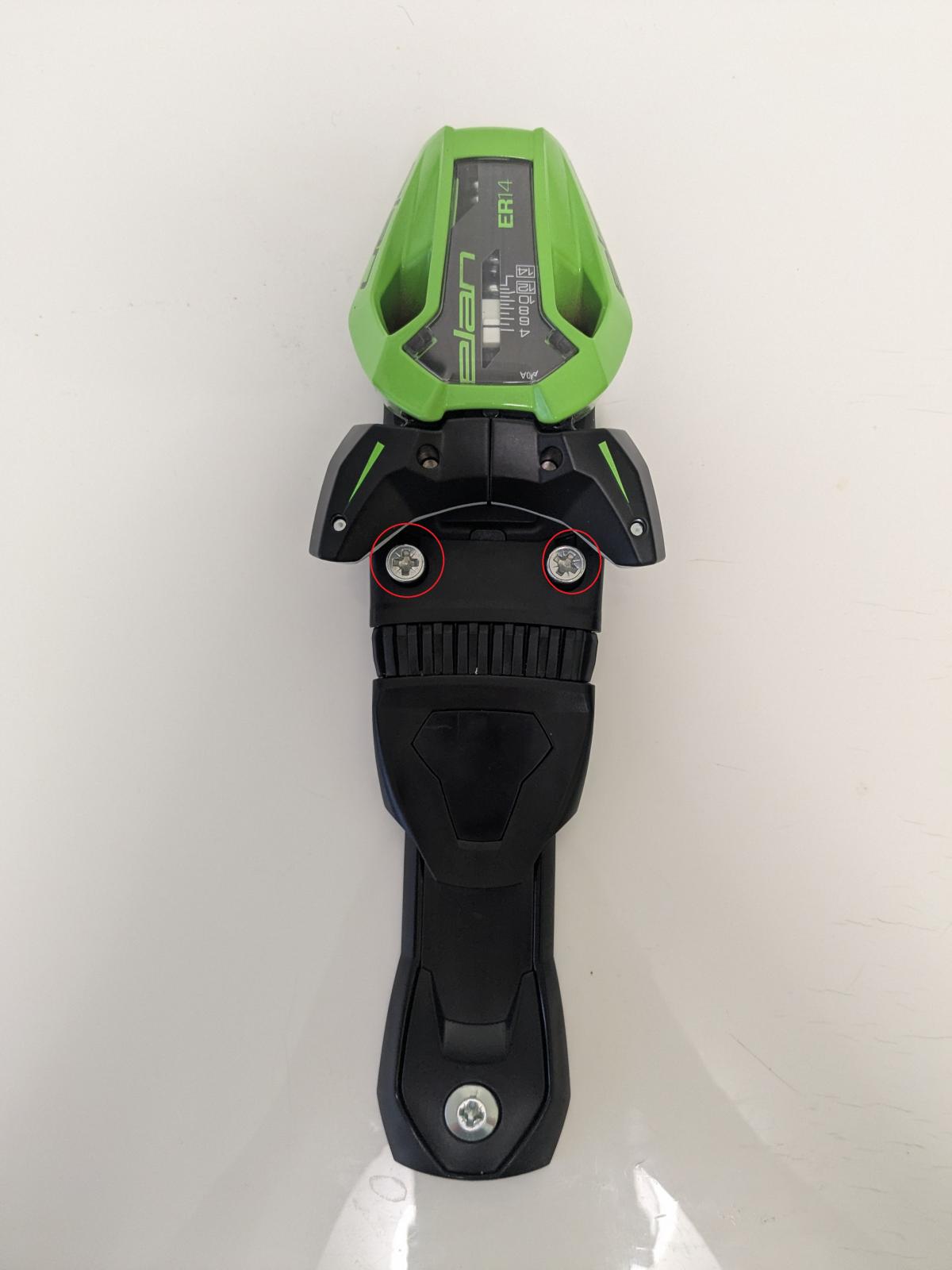

 1) Я правильно понимаю, что нижние болты головок креплений должны попадать в соответствующие размеру ботинка отверстия на плате ? в моем случае 301-320 ?

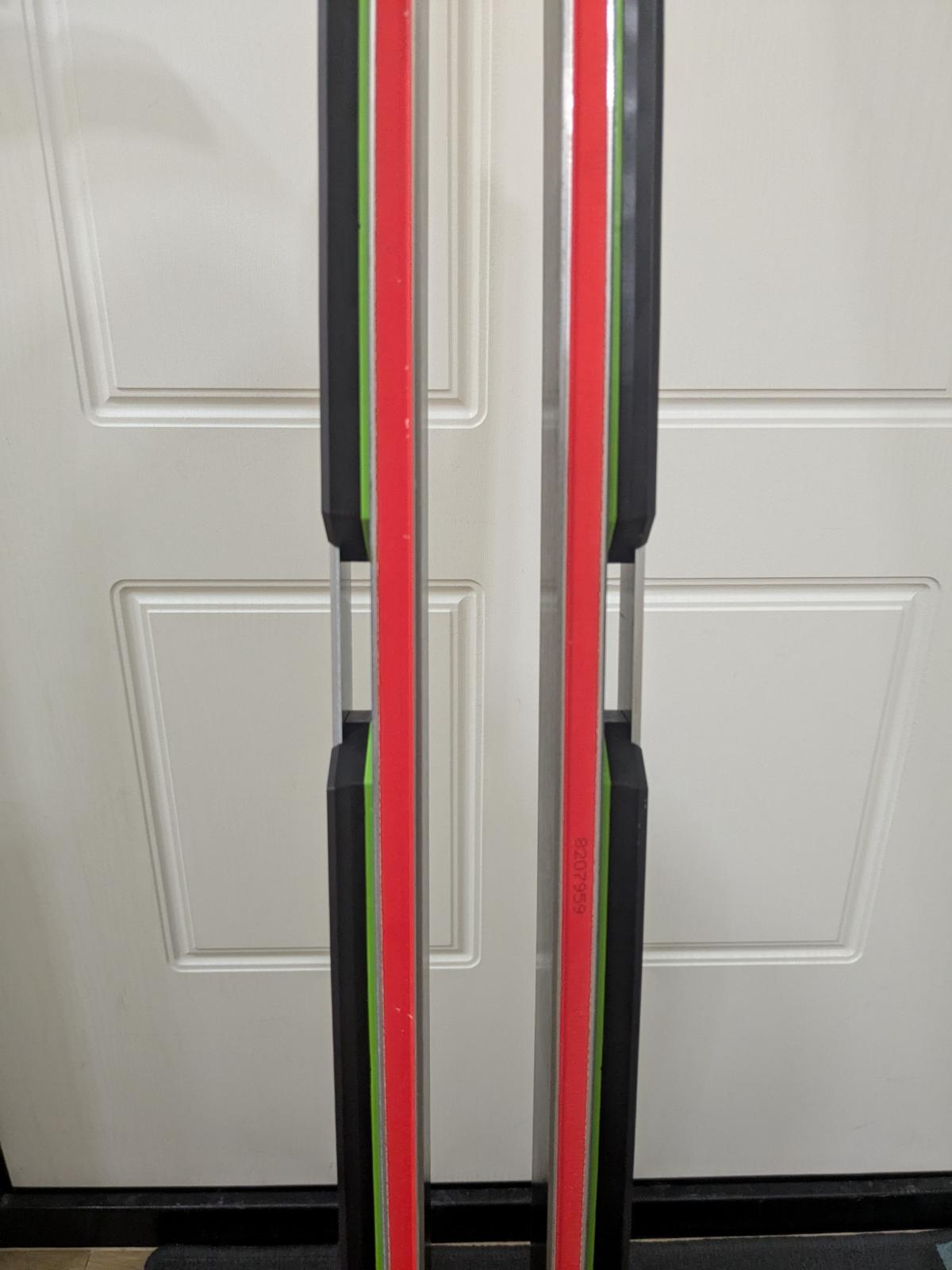

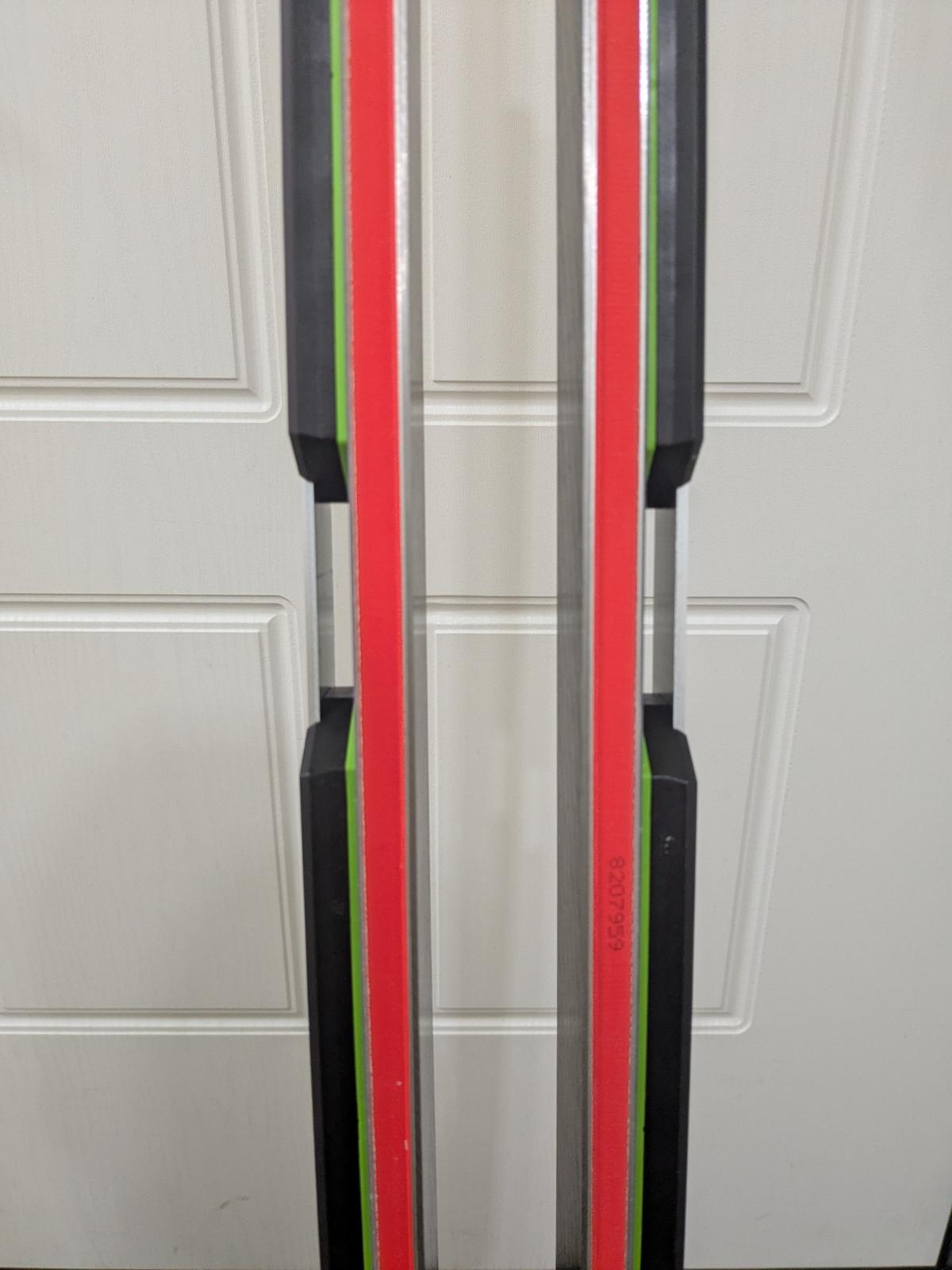

2) На лыже отсутствуют какие-либо обозначения о центровке относительно ботинка, в таком случае ориентироваться исключительно на разметку на платформе? Где-то видел формулы расчёта расстояния от конца лыжи до пятки ботинка или крепления, сейчас найти не получилось.

3) Вопрос по флажку на пятке, в каком положении он должен быть ?

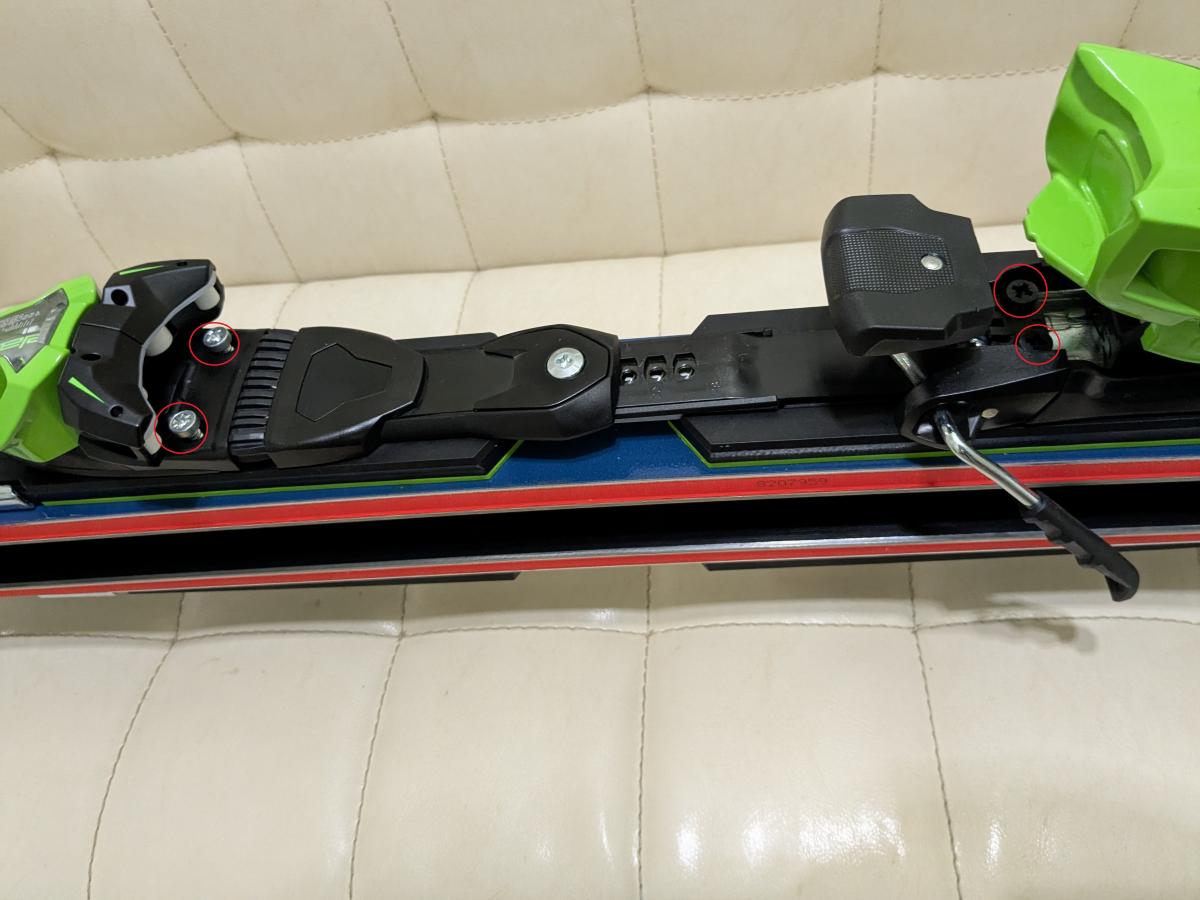

4)При описанном выше расположении головки и пятки креплений отмеченные красным болты креплений попадают в отверстия 301-320 на носке и 300-319 на пятке, линейка на 31, вроде все ок ?



Спасибо!



[Faron]

Да ок. Флажок должен быть внутри рисок.

[istruba]

Всем привет!

Прошу совета у знающих людей! Имеются лыжи Elan SLX со спортивной платформой, крепы Elan ER14 и боты с колодкой 309мм. Инструкция к креплениям отсутствует.

Вроде все интуитивно понятно, но опыта самостоятельной установки нет, хочу убедиться, что все правильно.

 1) Я правильно понимаю, что нижние болты головок креплений должны попадать в соответствующие размеру ботинка отверстия на плате ? в моем случае 301-320 ?



2) На лыже отсутствуют какие-либо обозначения о центровке относительно ботинка, в таком случае ориентироваться исключительно на разметку на платформе? Где-то видел формулы расчёта расстояния от конца лыжи до пятки ботинка или крепления, сейчас найти не получилось.


3) Вопрос по флажку на пятке, в каком положении он должен быть ?


4)При описанном выше расположении головки и пятки креплений отмеченные красным болты креплений попадают в отверстия 301-320 на носке и 300-319 на пятке, линейка на 31, вроде все ок ?




Спасибо!

   На SLX FIS 11 года есть метка mid boot mounting point=725mm

[Unholyholy]

Спасибо, с рисками понятно, а где этот флажок, куда смотреть ?

Да ок. Флажок должен быть внутри рисок.

[skorp777]

Спасибо, с рисками понятно, а где этот флажок, куда смотреть ?

Флажок- это металлическая пластина с рисками, типа язычок. При встегивании ботинок он должен уйти вглубь крепления примерно наполовину, или на 5-7 мм. Пункт 3 в вашем посте выше, вы же вроде поняли, что это за флажкок? При его поднятии происходит точная регулировка положения задней головки, и соответственно, преднатяга креплений.

[egors]

1. По вопросу 3) все правильно написали: для обеспечения нужного прижима ботика к головке обрез коробочки пятки (там стрелка была, на фото не видно) при встегивании должна попасть в область насечек на флажке (фиксаторе положения). На фото видно не очень, но обрез впереди от насечек. Шаг фиксации 4мм

- если попадает только 1 положение - то значит оно

- если 2, то прижим ставится в зависимости от регуливроки усилия срабатывания головки: ближе к мин усилию - прижим меньше, ближе к макс - прижим больше.



* Каждый раз при перемещении пятки по длине и поднятии флажка необходимо убедиться, что флажок полностью опустился и четко встал на фиксацию.



2. Именно ФриФлекс имеет еще 1 тонкость - попасть в нужное положение этого ФириФлекса для свободного прогиба лыжи. На фото тяга в пятке стоит правильно.

Если платы штатные с готовыми отвесртиями и маркировкой у отверстий по длине подошвы, то ошибиться невозможно. Занчит не обязательно заморачиваться.

Сообщение отредактировал egors: 13 January 2025 - 12:19

[rzuev]

2. Именно ФриФлекс имеет еще 1 тонкость - попасть в нужное положение этого ФириФлекса для свободного прогиба лыжи.

или, скорее, для не защемления ботинка при прогибе лыжи? Пятка отъедет и уперевшись в ботинок, а должна отъезжать уперевшись в тягу не зажимая ботинок.

[Unholyholy]

Спасибо большое за подробный комментарий! в моем случае в одном из положений попадает на середину рисок, его и оставлю.

Но для понимания:

меньший прижим - это когда меньше рисок попадает внутрь

больший прижим - когда большая часть рисок внутри

или наоборот ?



И дополнительный вопрос, после установки креп наблюдается прогиб пластины FF относительно платформы лыжи, это нормально ? По винтам и линейке все на своих местах.





 ближе к мин усилию - прижим меньше, ближе к макс - прижим больше.





[egors]

Прижим лучше посмотреть при встёгивании ботинка. Тогда не ошибешься

Например: пятка отъехала на 3мм - слабый прижим, а на 7мм - сильный.

Это даже чувствуется ногой при встёгивании, если прям совсем туго - вынуть и проверить, не намерз ли снег на подошву.

Впрочем, если застегивается слабо или нечетко - это тоже повод проверить.



Тяга не распирает головку и пятку, а связывает их (как веревочка). При встёгивании ботинка тяга натягивается и скорее всего провис уйдет.

На Тиролях ФФ и других креплениях с развязкой тяга иногда провисает - это норм.



Работа развязки хорошо видна на слаломках: если встегнуть ботинок и погнуть лыжу руками, то видно как пятка креплений отъезжает назад в рельсиках основания. 3-4мм выбираются легко, а в старой Тироли ФФ вся свобода - только 5мм. Поэтому ее надо ставить почти всю на прямой прогиб.



Именно так расположены штатные отвесртия в платах.

Лайфхак: между задними отверстиями головки и передними отверстиями пятки Тироли ФФ д.б. расстояние (по осям) кратное 10мм.



Если гнуть лыжу с ботинком в Тироли ФФ, которая установлена неправильно: как только свобода развязки выбирается, вся система начинает вести себя по другому, заметно жестче.



В цеховых Сало и Луке свобода 10мм, как и в новой Тироли ФФ. Там труднее ошибиться.

Сообщение отредактировал egors: 14 January 2025 - 12:26

[Unholyholy]

Большое Спасибо всем за участие и подробные ответы!

Мой вопрос исчерпан

[Alexander Kamurzaev]

Добрый день!
Похожая ситуация: приобрел новые Head e-Race Pro с платформой и креплениями FreeFlex 11 GW
Не нашёл ответа - нужно ли рассверливать отверстия в платформе под шурупы или вкручивать как есть?
на фото аналогичные лыжи младшей серии, но платформа та же.

[Mitrich02]

Добрый день!
Похожая ситуация: приобрел новые Head e-Race Pro с платформой и креплениями FreeFlex 11 GW
Не нашёл ответа - нужно ли рассверливать отверстия в платформе под шурупы или вкручивать как есть?
на фото аналогичные лыжи младшей серии, но платформа та же.

Крути как есть, не грей голову.

[Kuvaldes]

Большое Спасибо всем за участие и подробные ответы!
Мой вопрос исчерпан

Тут многие про какие-то миллиметры пишут. На самом деле надо просто ставить пятку в положение, при котором срез пластика попадает как можно ближе к центральной риске.

[Alexander Kamurzaev]

Крути как есть, не грей голову.



Чуть-чуть ещё погрею))
Нашёл видео - там дядя рассверливает минимально сверлом 7/64 - грубо говоря 28 мм.

[Игорь163]

Какое сверло 28 мм, мир сошел с ума?

На платах в отверстиях могут быть целки. Или сильнее надави шурупом, или ткни сверлом 4,0. Оно целку порвет и крути сколько хочешь

Сообщение отредактировал Игорь163: 04 February 2025 - 16:29

[Alexander Kamurzaev]

Какое сверло 28 мм, мир сошел с ума?

На платах в отверстиях могут быть целки. Или сильнее надави шурупом, или ткни сверлом 4,0. Оно целку порвет и крути сколько хочешь

Пардоньте, не 28мм, а 2,8 мм

[Игорь163]

А 2,8 куда совать, если отверстия под шурупы 4,1???

[alrok]

А 2,8 куда совать, если отверстия под шурупы 4,1???

И зачем?...

[Alexander Kamurzaev]

Всем спасибо, всё получилось.

ушёл за заслуженным пенным.

[Лыжник 1972]

Добрый день!
Похожая ситуация: приобрел новые Head e-Race Pro с платформой и креплениями FreeFlex 11 GW
Не нашёл ответа - нужно ли рассверливать отверстия в платформе под шурупы или вкручивать как есть?
на фото аналогичные лыжи младшей серии, но платформа та же.

"Руки по сильнее+отвертка по плотнее"
