Сделал проставки для карвинга.


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 18

#1 Di Halt

Di Halt
  • Лыжебордеры
  • 44 сообщений

Отправлено 10 January 2025 - 16:51

*
Популярное сообщение!

Что то часто стали попадаться темы то в ютубе, то в инсте про проставки для креп. Ну чтобы носками и и пятками в глубоких укладках не цеплять. Рекламируют какую то пластмасску за 14000 О_о.  Что вызвало во мне пролетарский гнев, ибо столько не хотят даже производители автозапчастей. Короче, посидел вечерок и спроектировал свою. Хватайте без регистрации и смс:



Модель качать тут:

https://www.thingive...m/thing:6907053






В комплекте должно быть 2 диска, 2 кольца и 4 педали. Педали там одинаковые, печатаете их просто в два раза больше.



Из чего печатать? Я рекомендую PETG или, если хочется виброгашения и мягкости, то TPU какой нибудь. Для PETG параметры нужны примерно следующие: толщина стенок 1мм, толщина верхней и нижней крышки 0,6мм, заполнение 30% сотами для PETG и 50-60% сотами для TPU, тут заполнением можно регулировать жесткость проставок.



Где печатать? Ну если нет знакомых с 3д принтером, то поищите на авито, там миллион разных школьников-студентов которые вам это напечатают буквально за еду. Себестоимость по пластику примерно 500-800р  а печататься оно будет часов 40 суммарно за все. Не много, но и не мало. Думаю за две три тыщи напечатают. 6781256a334e4_bwrBottom_view_open.png



Крепить надо удлинненными винтами. Идете в ближайший магазин крепежа и покупаете там винт с потайной головкой на 13 мм длинней вашего, того что в крепах. У меня доска Burton со слотом и там винты покороче стандартных, поэтому я затарю 6х25.  Обычные крепы пойдут 6х30. Тарелочку только с родного винта на него переставьте.


  • 6

#2 ALEX3M

ALEX3M
    • 2
    • 1
  • Лыжебордеры.
  • 18267 сообщений
  • Город:Северодвинск

Отправлено 10 January 2025 - 17:04

Хиловато основание выглядит.


  • 0

#3 Di Halt

Di Halt
  • Лыжебордеры
  • 44 сообщений

Отправлено 10 January 2025 - 17:05

Хиловато основание выглядит.

А оно несет нагрузку только на сжатие. Этого более чем достаточно. А раздавить печатную деталь с 30% заполнением сотами.... Ну это я не знаю, вас там самого быстрее сплющит.  Диск и педали зажаты между доской и базой. А кольцо нужно только чтобы вся эта конструкция не сьехала в сторону. Механической нагрузки оно не несет почти. Но да и оно будет и 5мм отпечатки. Это прочная штука.


Сообщение отредактировал Di Halt: 10 January 2025 - 17:08

  • 2

#4 AlxBlack

AlxBlack
    • 1
  • Лыжебордеры
  • 4293 сообщений

Отправлено 10 January 2025 - 17:06

Круто!
  • 0

#5 Свешников

Свешников
  • Лыжебордеры
  • 1198 сообщений

Отправлено 10 January 2025 - 17:11

При хорошем прижатии должно хватить прочности

Молодец, спасибо
  • 0

#6 Привет

Привет
  • Лыжебордеры
  • 5627 сообщений

Отправлено 10 January 2025 - 17:42

Хиловато основание выглядит.

При особых опасениях, можно фрезануть из люминия на цнц. Правда такая игрушка уже не у каждого школьника есть.

Идея и модель оч круто.
  • 0

#7 Greek

Greek
  • Лыжебордеры
  • 56 сообщений
  • Город:Подольск

Отправлено 11 January 2025 - 09:22

Вот спасибо, добрый человек!))
  • 0

#8 garikgarik

garikgarik
  • Лыжебордеры
  • 14019 сообщений

Отправлено 11 January 2025 - 09:48

Спасибо выглядит прикольно. Проставка вроде бы прям в размер базы крепления, может быть, можно добавить места для болтов на проставке для подстройки вдоль или поперек доски?


  • 0

#9 Di Halt

Di Halt
  • Лыжебордеры
  • 44 сообщений

Отправлено 11 January 2025 - 13:03

Спасибо выглядит прикольно. Проставка вроде бы прям в размер базы крепления, может быть, можно добавить места для болтов на проставке для подстройки вдоль или поперек доски?

Вдоль базы длина вылета педалей же регулируется. А поперек, по идее, регулировка делается уже не смещением диска, а разболтовкой по закладным на доске.


  • 0

#10 AlxBlack

AlxBlack
    • 1
  • Лыжебордеры
  • 4293 сообщений

Отправлено 11 January 2025 - 14:32

возможно имеет смысл для владельцев минидисков сделать доп. 4х2отверстия, хотя нет, пусть страдают:))
  • 0

#11 Di Halt

Di Halt
  • Лыжебордеры
  • 44 сообщений

Отправлено 11 January 2025 - 14:35

возможно имеет смысл для владельцев минидисков сделать доп. 4х2отверстия, хотя нет, пусть страдаютicon_smile.gif)

 Никаких проблем, просто я не знаю какой там размер и что это вообще за стандарт такой. Ни разу вживую не видел.


  • 0

#12 Свешников

Свешников
  • Лыжебордеры
  • 1198 сообщений

Отправлено 11 January 2025 - 15:00

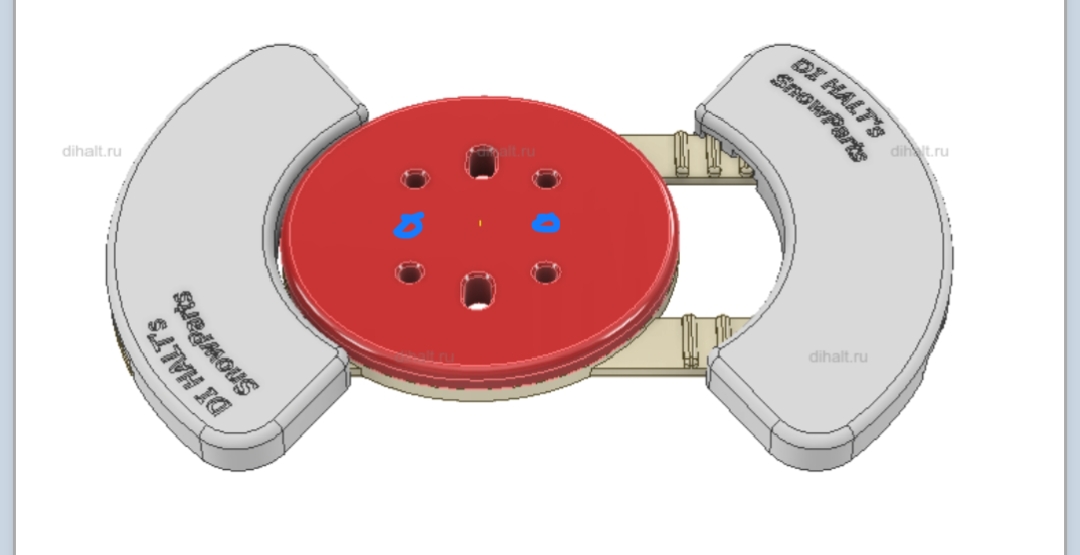

У тебя 40мм по диаметрам отверстий квадрат

Это 4на4 (см)

А 4на2 это прямоугольник 40на20мм по центрам , то есть просто нужно добавить отверстия посередине сторон квадрата

Вот дорисовал

Прикрепленные изображения

  • 1736596992543.jpg

Сообщение отредактировал Свешников: 11 January 2025 - 15:03

  • 0

#13 garikgarik

garikgarik
  • Лыжебордеры
  • 14019 сообщений

Отправлено 11 January 2025 - 18:08

Вдоль базы длина вылета педалей же регулируется. А поперек, по идее, регулировка делается уже не смещением диска, а разболтовкой по закладным на доске.

Мне показалось, что центр проставки типа должен совпадать с центром диска крепления
  • 0

#14 инвалид

инвалид
  • Лыжебордеры
  • 283 сообщений

Отправлено 11 January 2025 - 20:26

Мне показалось, что центр проставки типа должен совпадать с центром диска крепления

Он и совпадет. Педали переставные по "лесенке" Н-образной детали.

Выставляешь их по габаритам своей базы.


  • 0

#15 garikgarik

garikgarik
  • Лыжебордеры
  • 14019 сообщений

Отправлено 13 January 2025 - 14:09

Он и совпадет. Педали переставные по "лесенке" Н-образной детали.
Выставляешь их по габаритам своей базы.

Мне казалось, что места для болтов для совпадения, должны быть одинаковыми на диске и на проставке.
Может быть, производители креплений когда-нибудь сделают под свои базы заводские проставки
  • 0

#16 Di Halt

Di Halt
  • Лыжебордеры
  • 44 сообщений

Отправлено 13 January 2025 - 18:56

Мне казалось, что места для болтов для совпадения, должны быть одинаковыми на диске и на проставке.
Может быть, производители креплений когда-нибудь сделают под свои базы заводские проставки

Так так и есть.


  • 0

#17 Свешников

Свешников
  • Лыжебордеры
  • 1198 сообщений

Отправлено 18 January 2025 - 07:47

Ну и еще про проставки и гнутие доски

Рандомное фото из интернета, типичный жесткий сетап

Как гнется доска под металлической пластиной оллфлекс и на какой высоте ноги райдера

Прикрепленные изображения

  • Screenshot_20250118-074110.jpg

Сообщение отредактировал Свешников: 18 January 2025 - 07:47

  • 0

#18 Di Halt

Di Halt
  • Лыжебордеры
  • 44 сообщений

Отправлено 02 February 2025 - 10:57

Добавил проставку под минидиск.


  • 1

#19 demon75

demon75
  • Лыжебордеры
  • 34927 сообщений
  • Город:Екатеринбург

Отправлено 02 February 2025 - 16:18

Добавил проставку под минидиск.

О как
  • 0
