Сообщений в теме: 18

[Rider_Lab]

Люфт соединенения половин сплитборда ощутимая проблема.

Наиболее распространённые пластиковые фиксаторы, которыми комплектуют сплитборды большинства производителей не обеспечивают жёсткого соединения из-за физических свойств полимерных материалов.

При активной эксплатации пластиковые планки очень сильно изнашиваются, что кратно усиливает люфт.
Но даже те немногие производители, которые комплектуют сплитборды алюминиевыми фиксаторами не обеспечивают жёсткогот прижимы обоих сторон фиксатора из-за шарнирного характера соединения вокруг заклёпанных осей.
Таким образом проблем люфта так или иначе остаётся актуальной практически для всех производимых сплитбордов.
Но технический прогресс не застрял на месте и в этом вопросе.

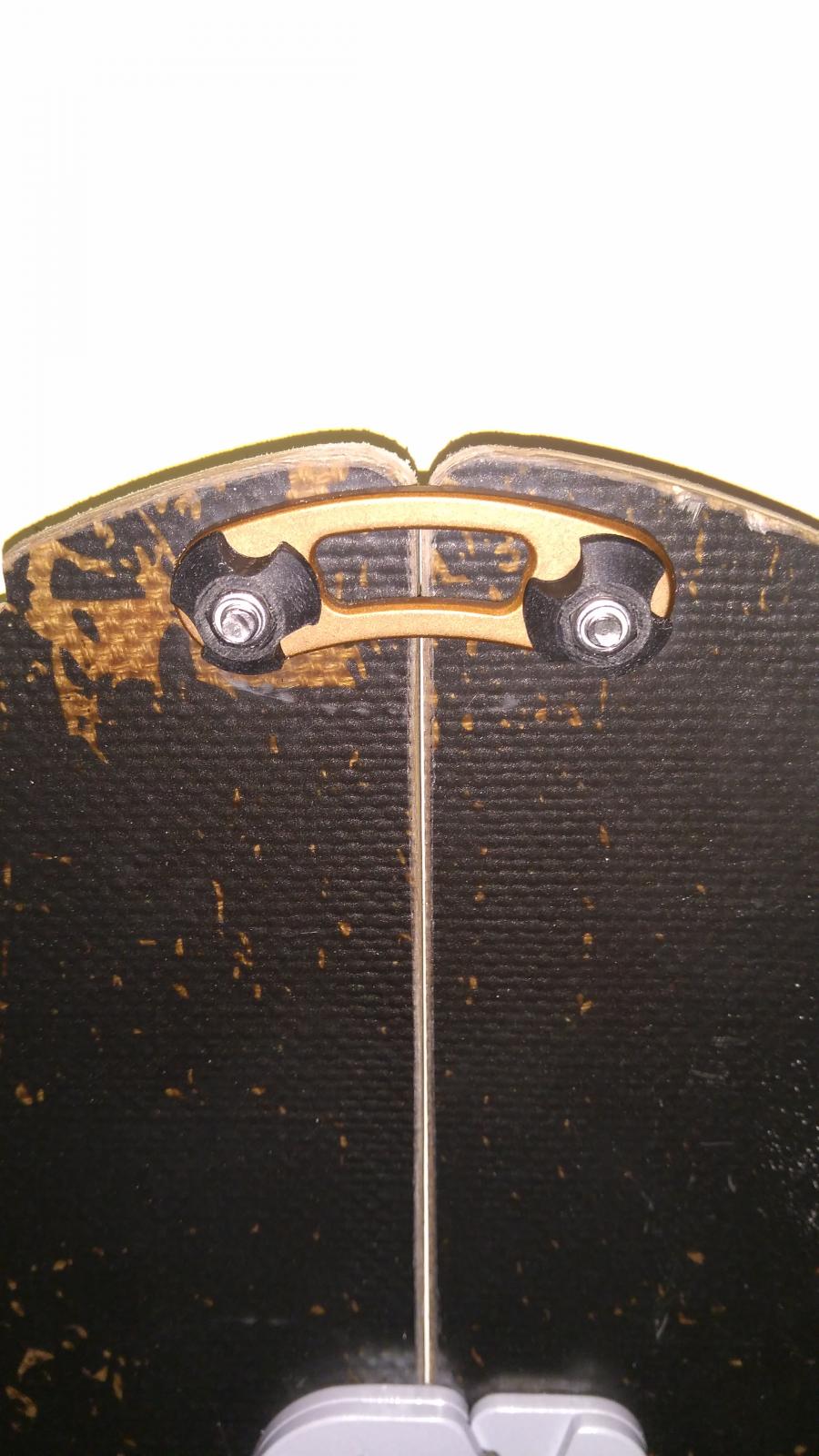

Двухсторонний винтовой прижим дюралюминиевой соединительной планки позволяет обеспечить жёсткую фиксацию соединяемых половин сплитборда.

Сообщение отредактировал Rider_Lab: 29 November 2022 - 00:32

[Rider_Lab]

Rigid torsion pocket splitboard system.

Прикрепленные изображения

•

Сообщение отредактировал Rider_Lab: 28 November 2022 - 21:56

[Rider_Lab]

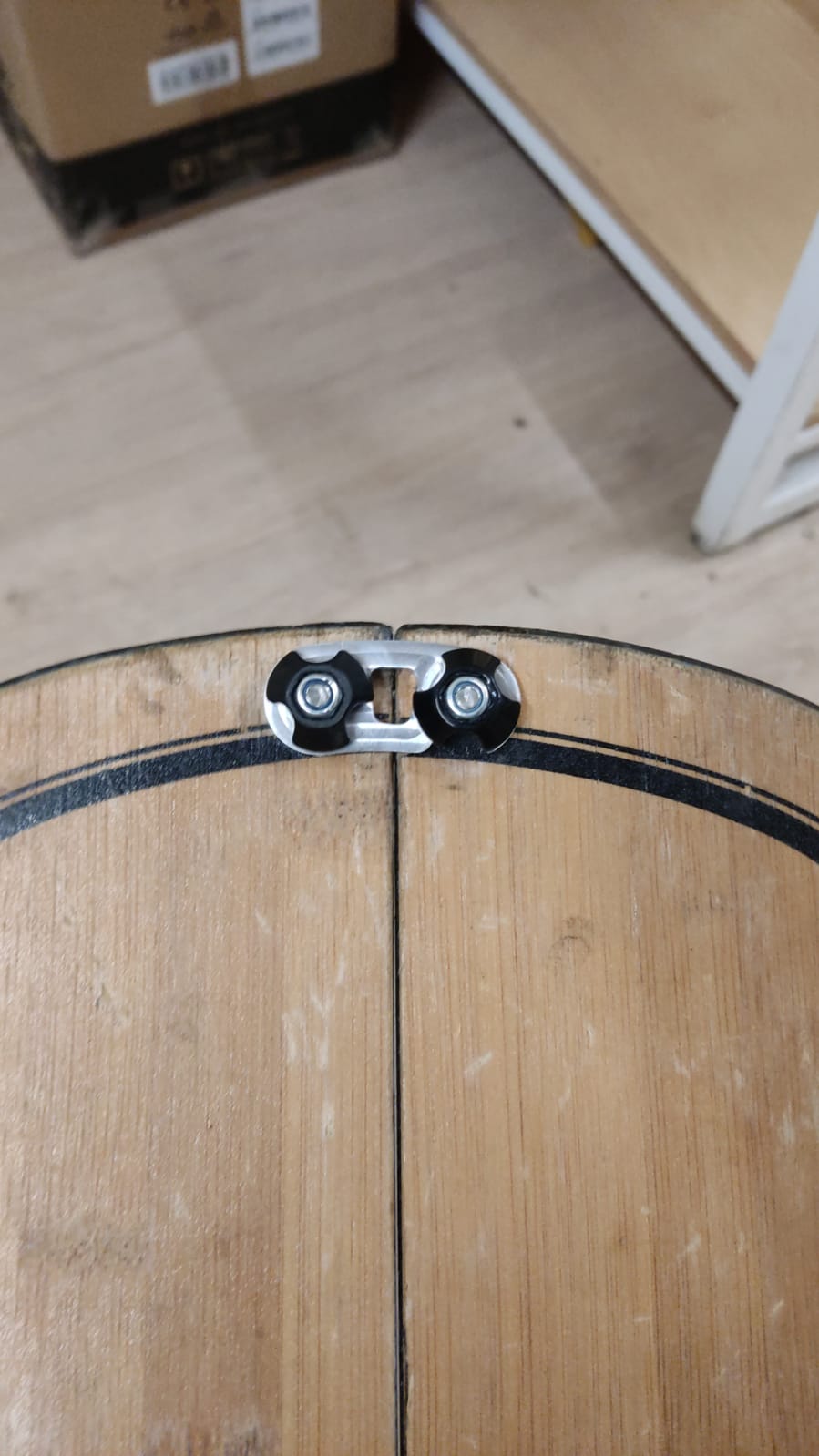

При апгрейде пластиковых планок клёпки высверливаются обычным сверлом по металлу, а в имеющиеся отверстия ставятся винты м5, фиксаторы и прижимные шайбы. У сноубордов Jones с недавних пор свой межосевой стандарт

Прикрепленные изображения

•

[Rider_Lab]

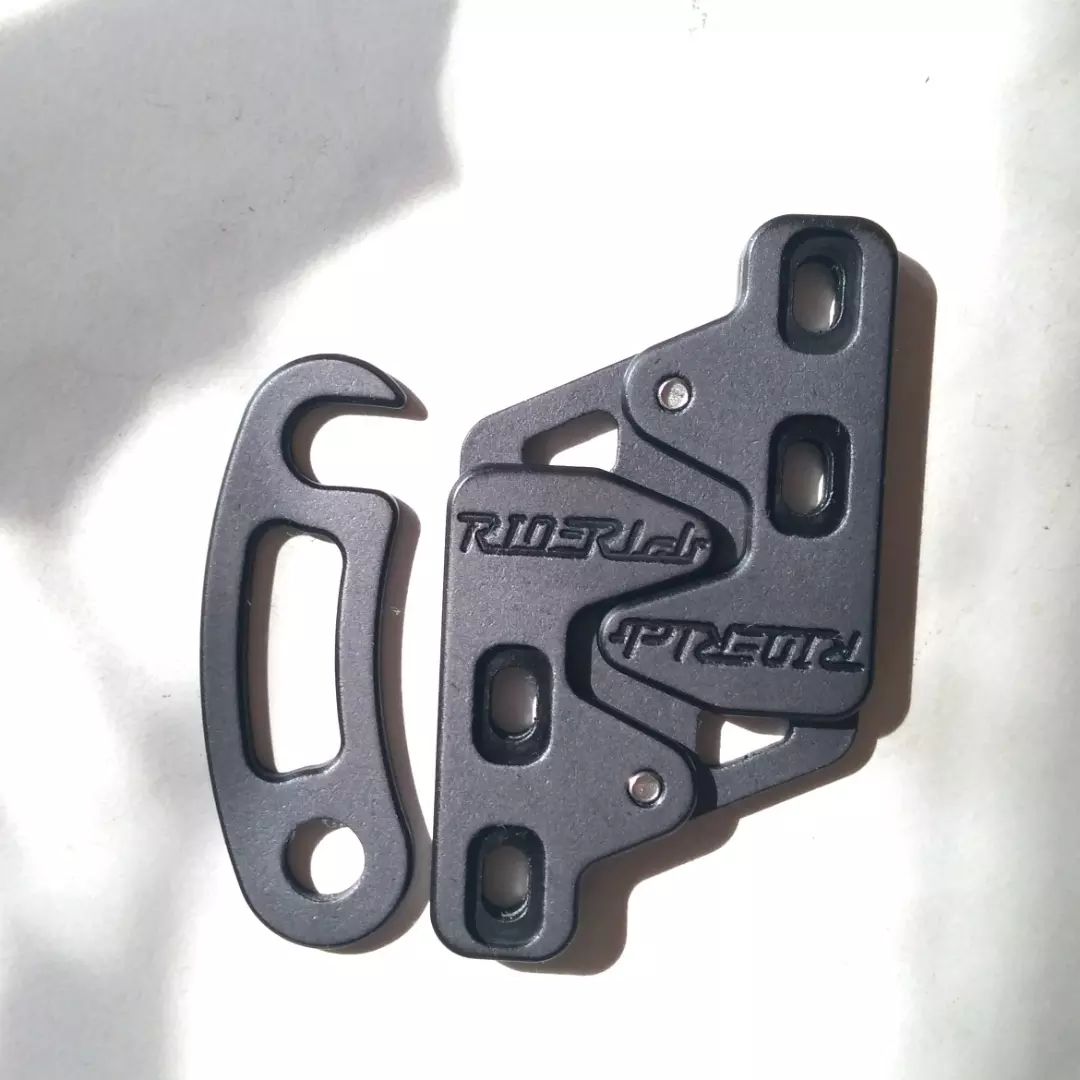

Dudle-side torsion splitboard clamp.

Прикрепленные изображения

•

[rst]

а как это на морозе работает?

[garikgarik]

Нос и тейл?) сириусли?

[garikgarik]

а как это на морозе работает?

Когда работает, а когда и нет, что пластик, что не пластик. Главное в сплитборлисте смекалка и знание, что все может сломаться в самый неподходящий момент

[rst]

Когда работает, а когда и нет, что пластик, что не пластик. Главное в сплитборлисте смекалка и знание, что все может сломаться в самый неподходящий момент

я не про это... выше на фото я не пойму как оно защелкивается

ведь на морозе собирать придется... не пойму как это без инструметов делать

[garikgarik]

я не про это... выше на фото я не пойму как оно защелкивается

ведь на морозе собирать придется... не пойму как это без инструметов делать

Да так же как и остальные застежки, только теперь их две надо застегивать, одну слева направо, другую справа налево

[TLN]

Проблема высосана из пальца.

жесткое соединение там особо не нужно, а на некоторых досках оно в принципе отстствует (ЛХ например).

[Rider_Lab]

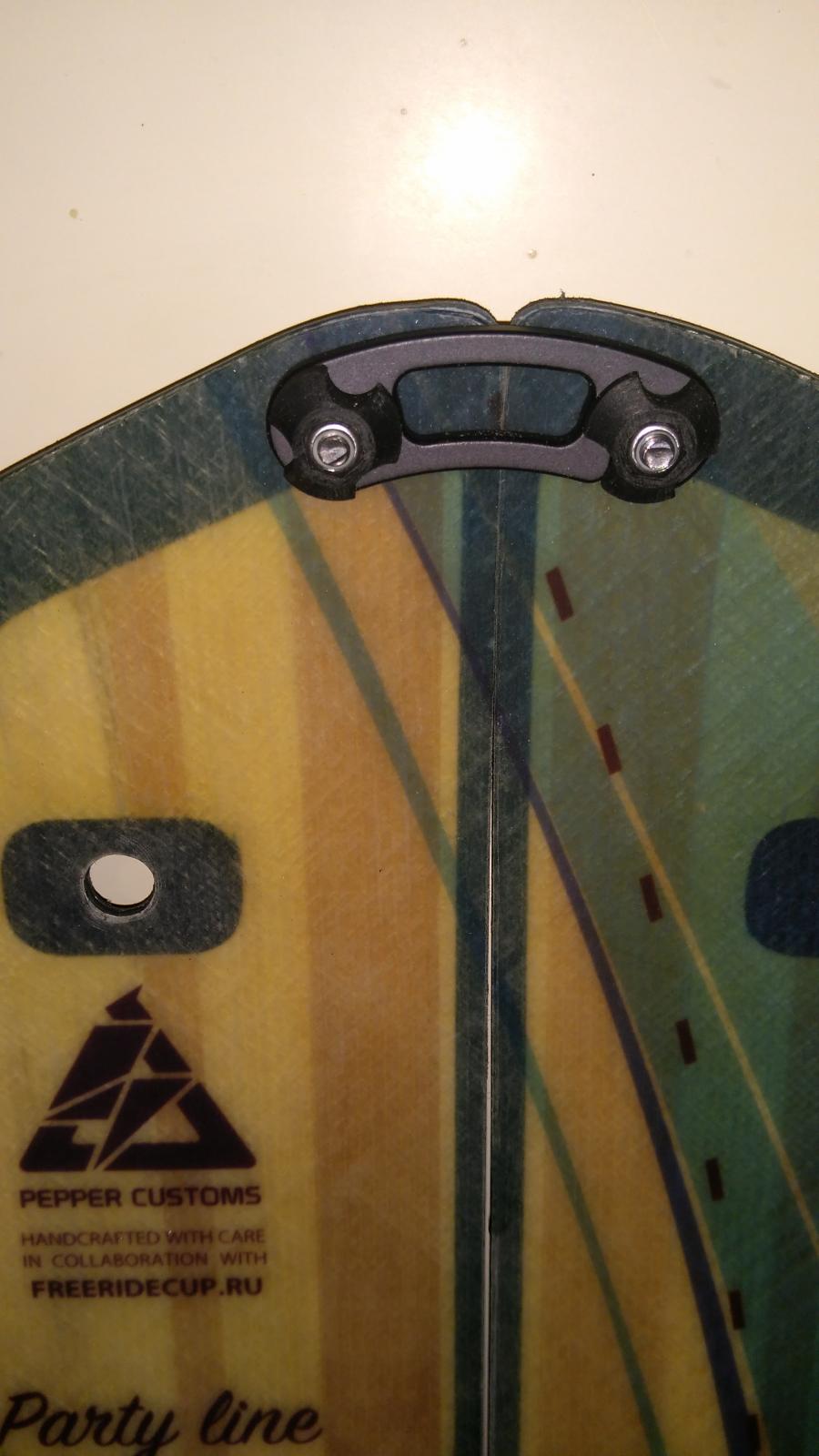

✋для простоты понимания. Дюралюминиевая планка на обоих половинах сплита прижимается гайками М5 через прижимные шайбы. Ложемент в шайбах позволяет дотягивать гайки даже мышечным усилием пальцев и жёстко фиксить планку. Для девчуль и райдеров со слабым мышечным тонусом в пальцах рук предусмотрен специальный вороток-рычаг для дотягивания гаек✊

Прикрепленные изображения

•

[Rider_Lab]

Нос и тейл?) сириусли?

Игра слов

[garikgarik]



✋для простоты понимания. Дюралюминиевая планка на обоих половинах сплита прижимается гайками М5 через прижимные шайбы. Ложемент в шайбах позволяет дотягивать гайки даже мышечным усилием пальцев и жёстко фиксить планку. Для девчуль и райдеров со слабым мышечным тонусом в пальцах рук предусмотрен специальный вороток-рычаг для дотягивания гаек✊

Так вы нам козу не продадите) попроще бы

[Rider_Lab]

Проблема высосана из пальца.

жесткое соединение там особо не нужно, а на некоторых досках оно в принципе отстствует (ЛХ например).

Запрс существует, тем не менее

[Rider_Lab]

Так вы нам козу не продадите) попроще бы

Винт, шайба, гайка. Куда проще то✌

Сообщение отредактировал Rider_Lab: 29 November 2022 - 10:54

[rst]

Да так же как и остальные застежки, только теперь их две надо застегивать, одну слева направо, другую справа налево

Спасибо

[Sveaman]



Винт, шайба, гайка. Куда прще то✌

Видео. Assembly / disassembly

[Rider_Lab]

Собираю коллекцию раздолбанных пластиковых защёлок Voile/Karakorum.

[Rider_Lab]

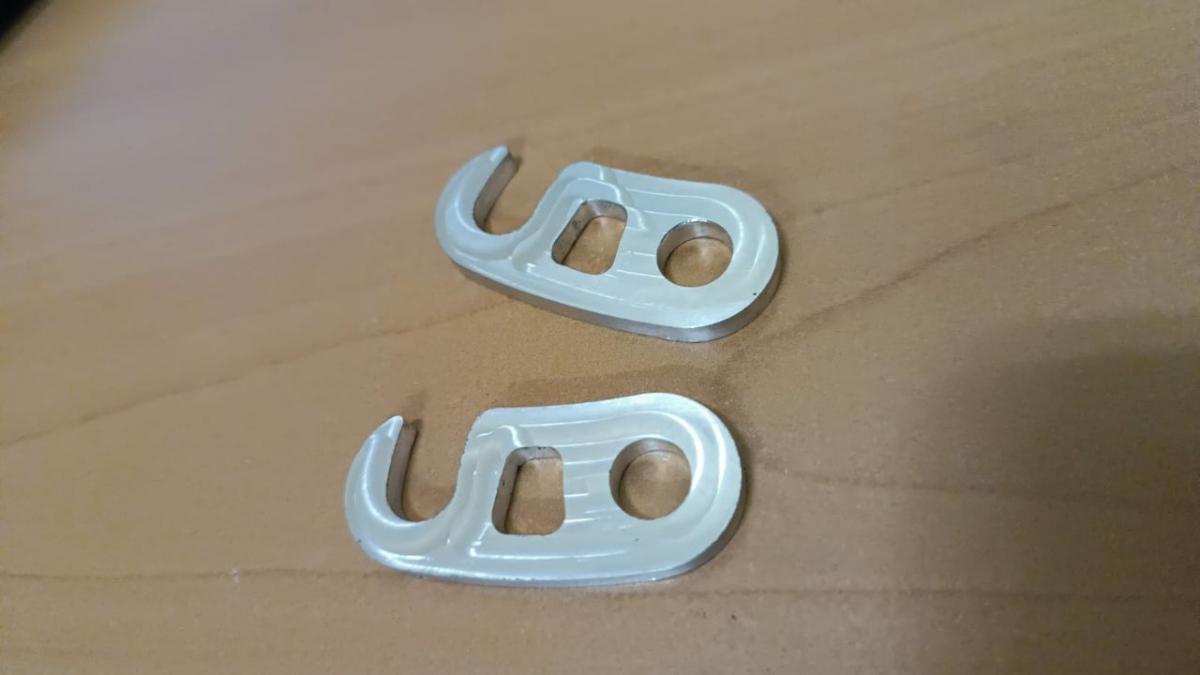

Прижимные планки для Jones splitbord короче и компактней стандарта voile usa.



Прикрепленные изображения

•
