Ремонт пятки креплений -X16


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 268

#241 potap_69

potap_69
  • Лыжебордеры
  • 3873 сообщений
  • Город:г. Миасс Челябинской области

Отправлено 26 December 2023 - 18:40

 Я как-то к ключнику обращался и пока он по кондуктору заготовку точил обратил внимание на привод с патроном (микротокарка). Уж элементарный паз сделать пойдёт - всё же не дрель.


  • 0

#242 еСС

еСС
  • Лыжебордеры
  • 229 сообщений

Отправлено 10 January 2024 - 13:36

*
Популярное сообщение!

Тут образовалось важное дополнение.



Поскольку я тут типа спец разбирать этот крепеж biggrin.png  мне в руки попал очередной х16.  Разобрал и вот на что обратил внимание. Достаточно сильно деформирован корпус в котором  находится пружина. Раньше не обращал на это внимания, а тут прямо бросилось в глаза. Достал еще одну сломанную и целую. Попалась мне как то пятка от неокса неюзанного.

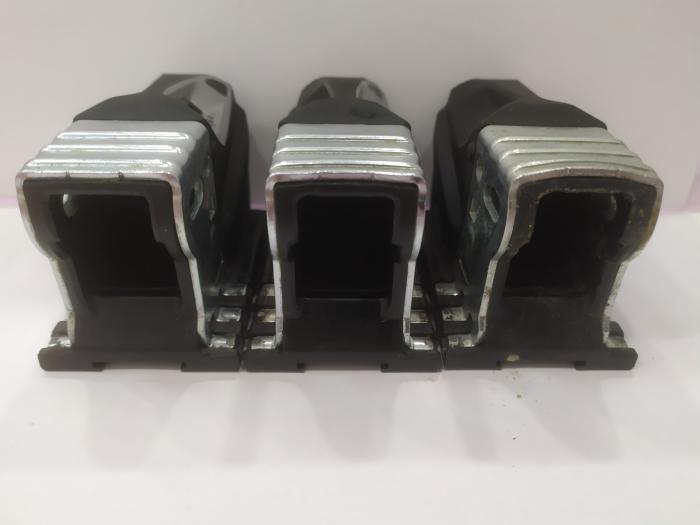

Слева новая , в центре одна сломанная,  справа последняя сломанная 659e72796acfe_IMG_20240110_145226.jpg





Явно надо править. Так что кто чинит , обратите внимание.

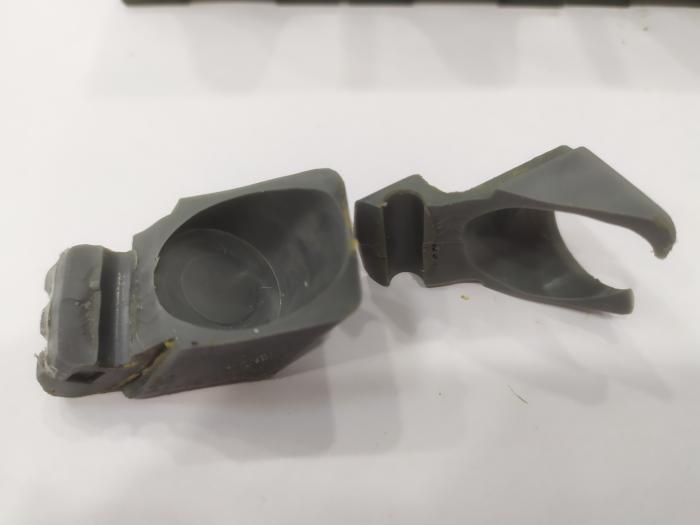

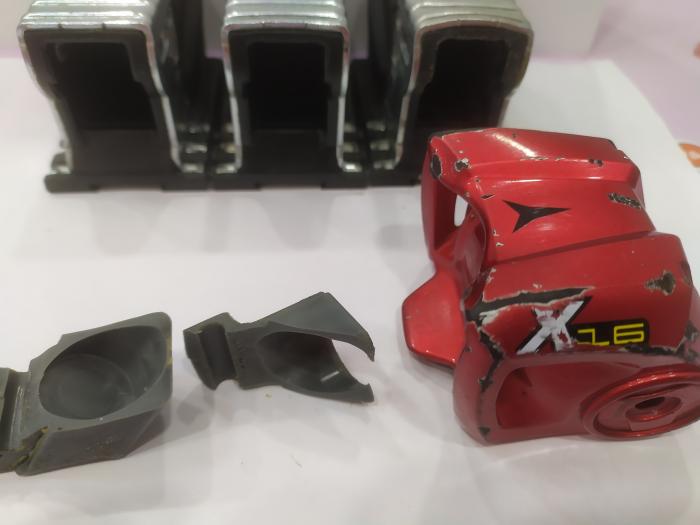

Еще один момент : материал кулака явно другой чем обычно и на ощупь и по излому. Более мягкий чтоли. Креп один из первых красно белый








  • 3

#243 egors

egors
    • 4
    • 1
  • Лыжебордеры
  • 3870 сообщений
  • Город:ГОблинск

Отправлено 25 January 2024 - 12:28

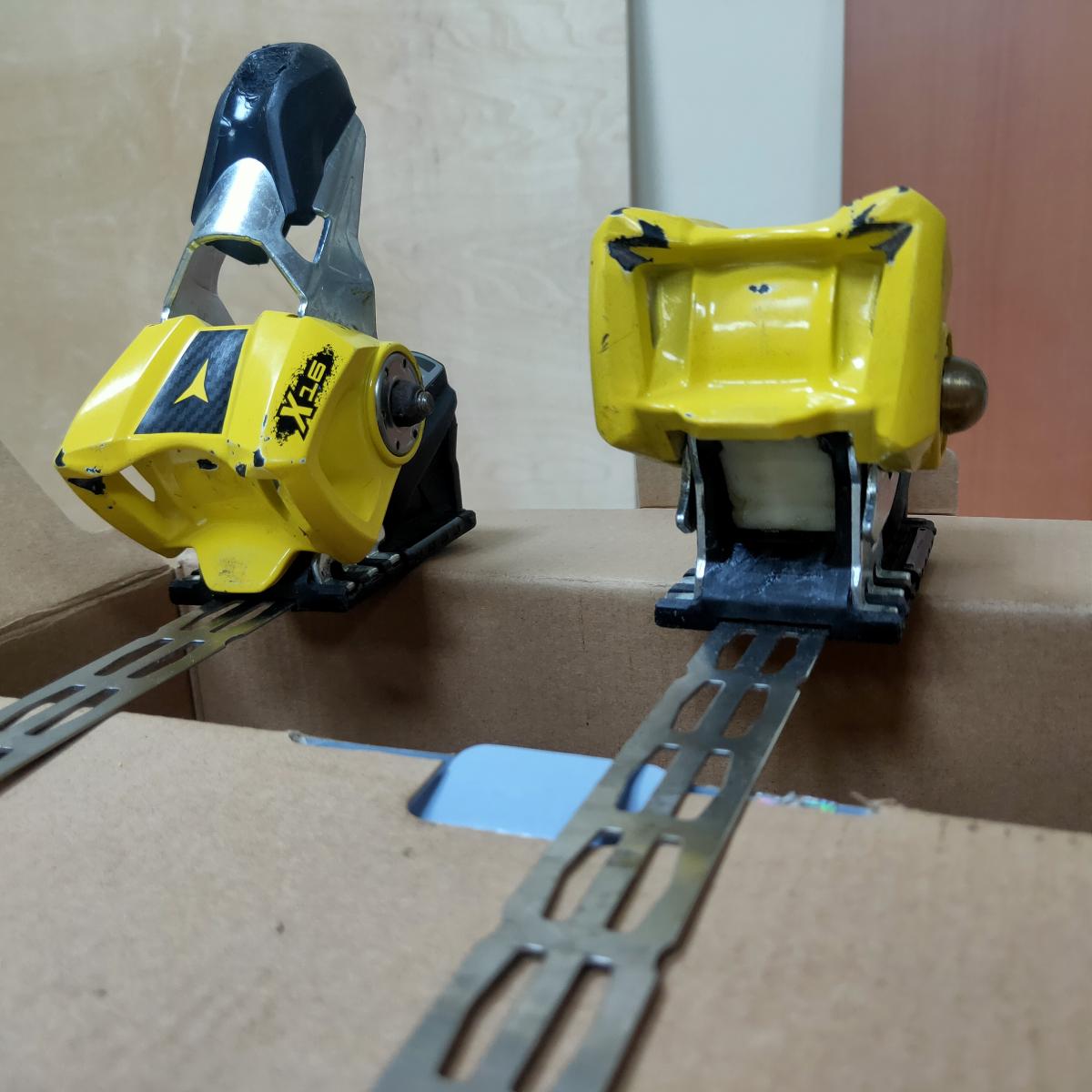

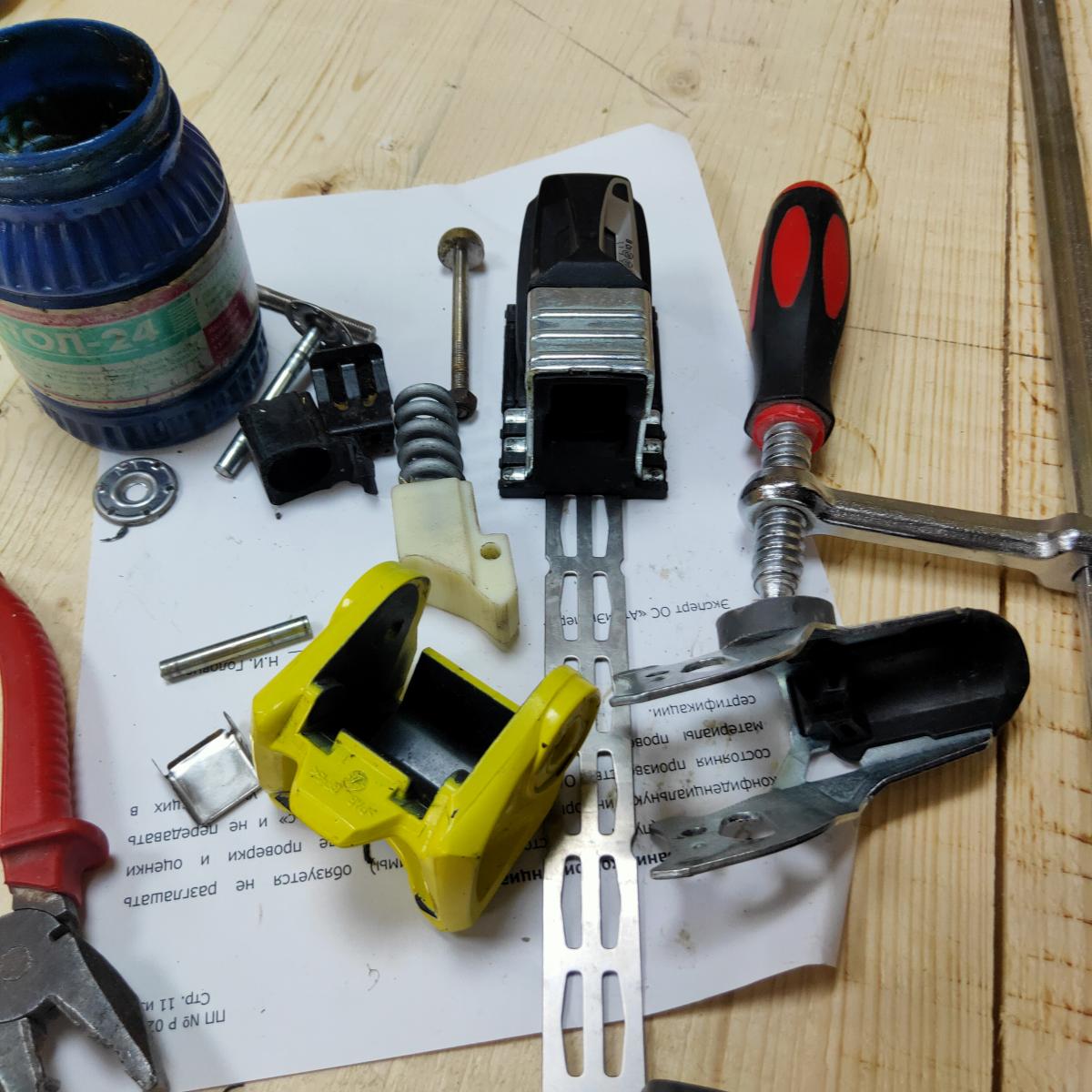

Заменил в Х16 ломанные детальки на белые от еСС.

Точность ОК, материал на ощупь норм, надеюсь - послужат хозяину biggrin.png



Собрал на Литоле-24. Мой опыт показывает, что с ним все работает лучше, по крайней мере, то, что внутри и пыль не собирает.

Сборка довольно простая, но струбцинка при вставления осей очень помогает.



Заклепать старые оси не удалось, хотя высверливал минимально. Хозяин сам решит, что поставить, пока на винтах. Временно так приемлемо, но резьба будет потихоньку грызть пластиковую губу по отверстию.

Если заморачиваться с винтом в торец - тогда можно и старые использовать. У меня Маркера на гвоздях норм работали сезона 3, потом развалились окнончательно, гвоздь не успел проржаветь wink.png





Корпуса не были гнутые, в 1 пятке была погнута тонкая деталька, которая надевается "шапочкой" сверху на пластик.

Выправил

Прикрепленные изображения

  • IMG20240125113325.jpg
  • IMG20240125114905.jpg

Сообщение отредактировал egors: 25 January 2024 - 12:31

  • 0

#244 еСС

еСС
  • Лыжебордеры
  • 229 сообщений

Отправлено 26 January 2024 - 06:18

Последний креп который делал, с осью поступил так: взял сверло 3.4 и начал рассверливать им. Оно отлично отцентиовалось по выемке клёпки. Когда углубился милиметров на 4-5,то далее большим сверлом срезал шляпу шпильки. Разобрал, вытащил ось, зажал и высверлил далее сверлом 3,4 на глубину где то 10 мм. Из-за того что ранее сверлил тонким, центровать не надо и идёт хорошо. Единственное удобнее если есть хотя бы приспособа для дрели. Если сверлильный станок, то ещё круче. Ну а дальше нарезал резьбу м4. На всё про всё ушло меньше полчаса. Собрал обратно, прямо идеально выглядит.

Но вообще то честно говоря у меня на одной испытательной паре просто вставлена старая шпилька без всякой фиксации. Там такое давление что её хрен молотком выбьешь, не то что просто потеряешь

Сообщение отредактировал еСС: 26 January 2024 - 06:24

  • 0

#245 potap_69

potap_69
  • Лыжебордеры
  • 3873 сообщений
  • Город:г. Миасс Челябинской области

Отправлено 26 January 2024 - 19:19

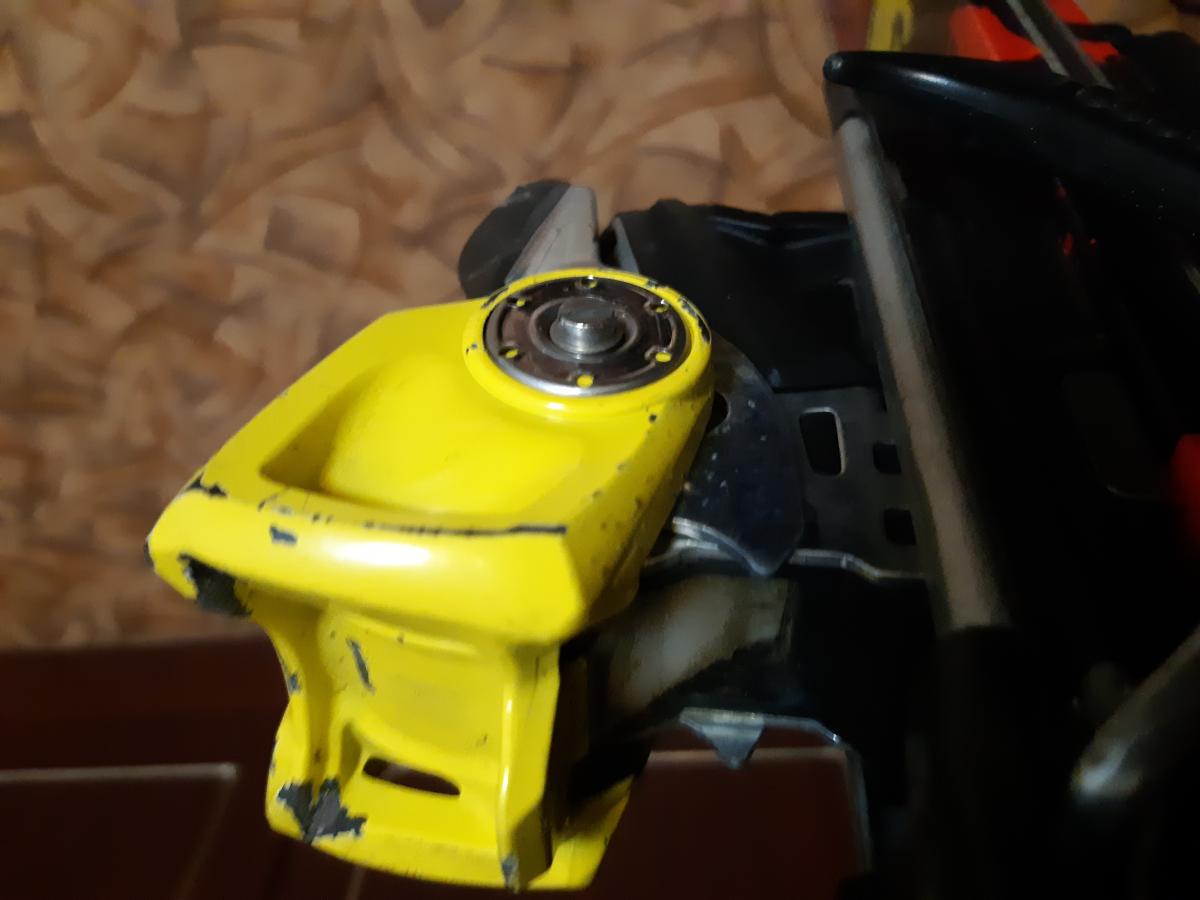

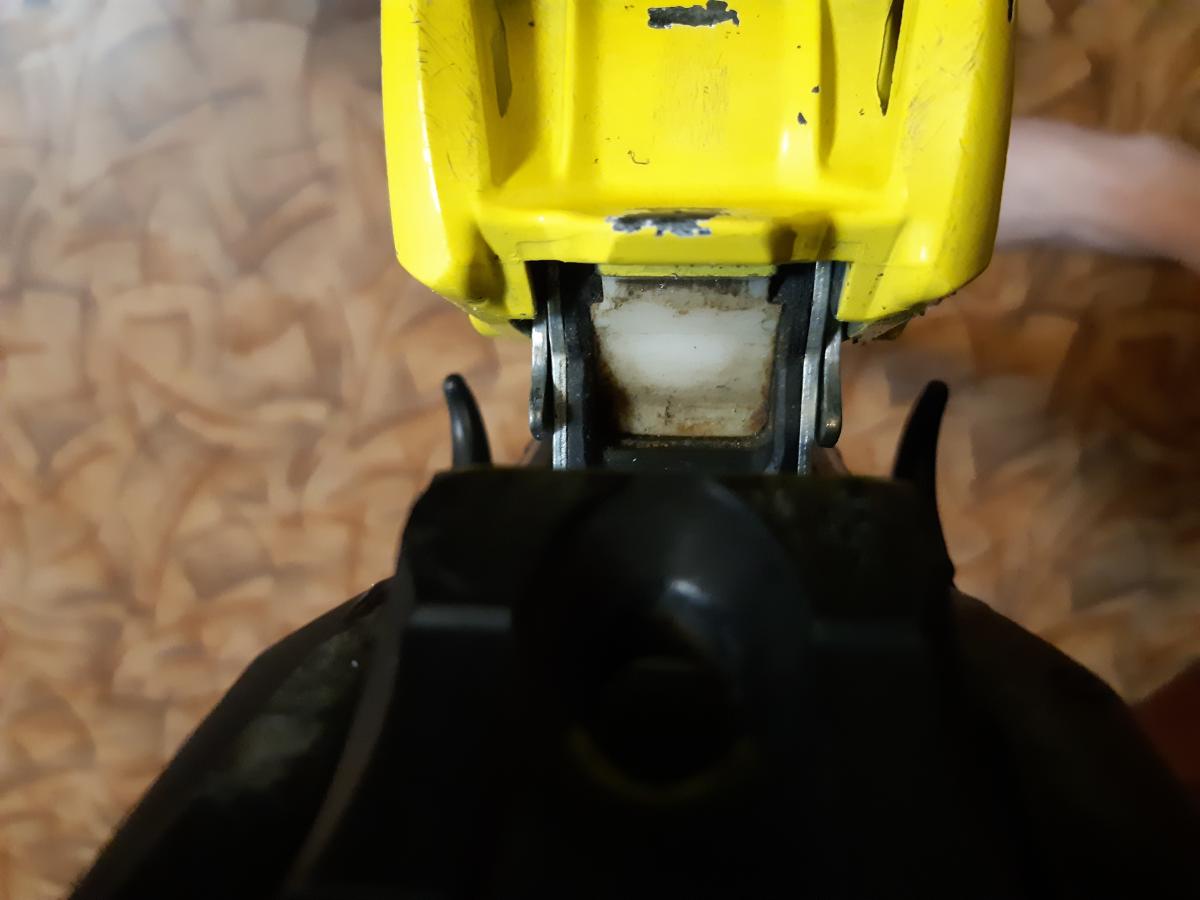

Егор, что-то лишнее на оси у вас. Вот мой вариант. М4 на анаэробном герметике - больше 5 лет трудятся от и до.



.

Прикрепленные изображения

  • 20240126_210939.jpg
  • 20240126_210948.jpg
  • 20240126_210956.jpg

  • 0

#246 dioc-asb

dioc-asb
  • Пользователи
  • 1 сообщений
  • Город:Заречный

Отправлено 11 February 2024 - 19:15

Всех приветствую! Как то мне поступил заказ на изготовление кулачка на ЧПУ, из материала заказчика. Модель так же была предоставлена клиентом. Для начала было изготовлено порядка 10 штук, на опробование. После того как все устроило, изготовили более 100 штук из капролона (куда он их девает не знаю, но по словам заказчика к нему подключилась спортивная школа). На сегодняшний день, на тест было взято еще пара материалов: графитонаполненный капролон и полиоксиметилен.


Сообщение отредактировал dioc-asb: 11 February 2024 - 19:55

  • 0

#247 еСС

еСС
  • Лыжебордеры
  • 229 сообщений

Отправлено 11 February 2024 - 19:34

О как. А это я и заказывал. Тот кусок материала последний что допилили его в основном и забрал сервис спортшколы. И новые материалы я для пробы взял. Сейчас испытывать буду. Ещё надо понять что они в реальных испытаниях покажут. На нескольких материалах я уже обжёгся, не сработали.
  • 1

#248 StasPro

StasPro
  • Лыжебордеры
  • 5 сообщений
  • Город:Реутов

Отправлено 04 May 2025 - 16:22

Прошу прощения, а из алюминия не пробовали эту втулку сделать?
  • 0

#249 еСС

еСС
  • Лыжебордеры
  • 229 сообщений

Отправлено 04 May 2025 - 21:13

Сожрет пластик пятки. Пробовал.
  • 1

#250 StasPro

StasPro
  • Лыжебордеры
  • 5 сообщений
  • Город:Реутов

Отправлено 10 May 2025 - 11:50

Сожрет пластик пятки. Пробовал.

прошу прощения, а Римамид не пробовали?


  • 0

#251 еСС

еСС
  • Лыжебордеры
  • 229 сообщений

Отправлено 10 May 2025 - 14:24

Нет не пробовал. Почитал про него. Есть сомнения в его качествах. Кроме тех кто его продвигает и рекламирует больше ни одного реального отзыва.

Проблема в том что материал должен быть твердый и нехрупкий. Капролон совсем нехрупкий, я его молотком колотил, он мнется но не ломается. Но обратная сторона - он течет на сверхвысокиз нагрузках. До регулииовки12 он держится а вот на максимуме выше16 начинает деформироваться. Родной пластик твердый но хрупкий.
  • 0

#252 StasPro

StasPro
  • Лыжебордеры
  • 5 сообщений
  • Город:Реутов

Отправлено 10 May 2025 - 19:07

Нет не пробовал. Почитал про него. Есть сомнения в его качествах. Кроме тех кто его продвигает и рекламирует больше ни одного реального отзыва.

Проблема в том что материал должен быть твердый и нехрупкий. Капролон совсем нехрупкий, я его молотком колотил, он мнется но не ломается. Но обратная сторона - он течет на сверхвысокиз нагрузках. До регулииовки12 он держится а вот на максимуме выше16 начинает деформироваться. Родной пластик твердый но хрупкий.

пробую в частном порядке достучатся до фрезерного станка с ЧПУ, если получится, приду за 3Д моделью (ну или сам буду тогда сидеть рисовать, штангелем пользоваться обучен, ну и немного компас знаю), но сначала фрезер нужен


  • 0

#253 Игорь163

Игорь163
  • Лыжебордеры
  • 8784 сообщений
  • Город:Самара

Отправлено 11 May 2025 - 09:54

Нет не пробовал. Почитал про него. Есть сомнения в его качествах. Кроме тех кто его продвигает и рекламирует больше ни одного реального отзыва.

Проблема в том что материал должен быть твердый и нехрупкий. Капролон совсем нехрупкий, я его молотком колотил, он мнется но не ломается. Но обратная сторона - он течет на сверхвысокиз нагрузках. До регулииовки12 он держится а вот на максимуме выше16 начинает деформироваться. Родной пластик твердый но хрупкий.


Мне кажется,что с затяжкой больше 10-13 ездят только настоящие спортсмены (не пенсионеры). И им вполне доступны новые крепы вместо сломанных.
А туристы тянут в своей массе 7-9 и капролоновой ремонтной детали им за глаза хватает
  • 0

#254 potap_69

potap_69
  • Лыжебордеры
  • 3873 сообщений
  • Город:г. Миасс Челябинской области

Отправлено 11 May 2025 - 13:07

Мне кажется,что с затяжкой больше 10-13 ездят только настоящие спортсмены (не пенсионеры). И им вполне доступны новые крепы вместо сломанных.
А туристы тянут в своей массе 7-9 и капролоновой ремонтной детали им за глаза хватает

Всё так, катаюсь на 10 с капролоном - всё хорошо, не течёт.


Сообщение отредактировал potap_69: 11 May 2025 - 14:06

  • 0

#255 еСС

еСС
  • Лыжебордеры
  • 229 сообщений

Отправлено 13 May 2025 - 08:22

Я на одной пятке затянул до упора на 16+ и так оставил. Через год вспомнил, разобрал. Жалко не сфотал. Металлическая ось идущая через этот кулак растянула эту дырку до овала еще милиметров на 6. И острие кулака загнуло вверх как сабля. Пятка стояла в открытом состоянии
  • 2

#256 Вадим Никитин

Вадим Никитин
  • Лыжебордеры
  • 408 сообщений

Отправлено 13 May 2025 - 12:39

(пятки теперь на лето закрываю)
  • 0

#257 Игорь163

Игорь163
  • Лыжебордеры
  • 8784 сообщений
  • Город:Самара

Отправлено 13 May 2025 - 12:44

Простите за тупой вопрос - закрытая пятка, это положение пятки, когда ботинок уже встегнут, или это положение пятки перед встегиванием ботинка?


  • 0

#258 Вадим Никитин

Вадим Никитин
  • Лыжебордеры
  • 408 сообщений

Отправлено 13 May 2025 - 14:29

Простите за тупой вопрос - закрытая пятка, это положение пятки, когда ботинок уже встегнут, или это положение пятки перед встегиванием ботинка?

Когда ботинок уже встегнут, но на лето конечно ботинка в креплении нет


  • 0

#259 egors

egors
    • 4
    • 1
  • Лыжебордеры
  • 3870 сообщений
  • Город:ГОблинск

Отправлено 13 May 2025 - 15:31

Закрытые пятки

+ меньше напрягают пружины и лучше защищены от пыли  (в обычных 3-составных коробочках, не пушках)

- габаритны - лыжи с ними занимают заметно больше места



Раньше некоторые Луки/Росси еще и охотно ломались при застегивании без ботинка, но за современными такого не замечал.



Не смотря на результат испытания:

- Предложенные еСС детали - хорошее решение для ремонта атомиков серии Х. По крайней мере - единственное легко доступное.

- Мы знаем, что капролон течет под нагрузкой. Нагрузка как раз в рабочей области больших усилий. Так в чем проблема скрутить усилие на лето или даже на неделю?

Но не дальше min по шкале!


Сообщение отредактировал egors: 13 May 2025 - 15:32

  • 0

#260 Вадим Никитин

Вадим Никитин
  • Лыжебордеры
  • 408 сообщений

Отправлено 13 May 2025 - 18:03

<...>

- Мы знаем, что капролон течет под нагрузкой. Нагрузка как раз в рабочей области больших усилий. Так в чем проблема скрутить усилие на лето или даже на неделю?

Но не дальше min по шкале!

При разборке пятки, когда выстукивается ось, пятка должна быть закрыта, иначе ось перекашивается поджатием пружины даже при минимуме на шкале. Только при закрытой пятке нагрузки на узел "ось-дырка_в_кулаке" нет совсем (причем скручивать пружину на минимум при этом не нужно). Поэтому и закрываю, не сложно и не жалко. Допускаю, что и сломались кулаки в моих пятках не при эксплуатации, а при межсезонном хранении


Сообщение отредактировал Вадим Никитин: 13 May 2025 - 18:04

  • 0
