Вот тута райзеры для креплений, правда телемарковских, но мне кажется, что сути не меняет. Или нет? Раздельные, для носка и пятки.
Суть именно в нераздельной плате.
Отправлено 31 December 2024 - 14:07
Вот тута райзеры для креплений, правда телемарковских, но мне кажется, что сути не меняет. Или нет? Раздельные, для носка и пятки.
Суть именно в нераздельной плате.
Отправлено 31 December 2024 - 14:10

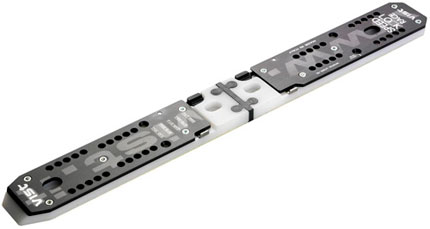

Вот тут подъёмные платформы Vist, тонкие 10мм цельные, а вот толстые 15-19мм уже раздельные и там показано как действует лыжное крепление на рисунке при прогибе.
http://www.ski.bg/wm....php?ArtID=5010
Отправлено 31 December 2024 - 14:12
Суть именно в нераздельной плате.
Такая толстая плита под тяжестью не согнется даже, 19мм это очень жесткий предмет. Лыжа будет как палка, мне кажется. Если бы была тоньше, 10мм, то наверное цельная имедо бы место быть.
Отправлено 31 December 2024 - 14:18
Вот тут подъёмные платформы Vist, тонкие 10мм цельные, а вот толстые 15-19мм уже раздельные и там показано как действует лыжное крепление на рисунке при прогибе.

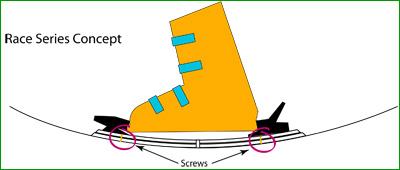

На картинке четко показана фиксация крепления только двумя парами саморезов, ближними к центру (обведено кружочками). Очевидно, что вторая пара саморезов и головки и пятки - скользящие.
Сообщение отредактировал OldGuy: 31 December 2024 - 14:19
Отправлено 31 December 2024 - 14:24
На картинке четко показана фиксация крепления только двумя парами саморезов, ближними к центру (обведено кружочками). Очевидно, что вторая пара саморезов и головки и пятки - скользящие.
Тут дырок как в дуршлаге, там к лыже явно не 2мя саморезами прикручено, по 2 пары на каждой планке, между планками (на других моделях показано) резиновые виброгасители, но тем не менее они раздельные.
Отправлено 31 December 2024 - 14:59
То есть одну длинную прокладку делать для пятки и носка? Если будет 2 раздельные планки, лыжа будет сильнее прогибаться в талии? Хоть
Если ты сделаешь по образцу последней фотки (#89), то прогиб сохранится и переприжима не будет
Сообщение отредактировал Mr.XX: 31 December 2024 - 15:01
Отправлено 31 December 2024 - 15:05
Такая толстая плита под тяжестью не согнется даже, 19мм это очень жесткий предмет. Лыжа будет как палка, мне кажется.
Если сделаешь по форме с приподнятыми концами и максимально сократишь базу крепежных шурупов (как на фото), то всё будет хорошо.
Отправлено 31 December 2024 - 15:20
Тут дырок как в дуршлаге, там к лыже явно не 2мя саморезами прикручено, по 2 пары на каждой планке, между планками (на других моделях показано) резиновые виброгасители, но тем не менее они раздельные.
Каждая планка крепится четырьмя саморезами, 2 мертвых, ближе к центру, 2 скользящих в продолговатых отверстиях. Остальное множество отверстий для установки креплений подразный размер ботинок. Это принципиально разные конструкции, выполняющие при этом одинаковую задачу.
Сообщение отредактировал OldGuy: 31 December 2024 - 15:25
Отправлено 31 December 2024 - 15:23
Если сделаешь по форме с приподнятыми концами и максимально сократишь базу крепежных шурупов (как на фото), то всё будет хорошо.
Чтобы было совсем хорошо с самодельной, а не фирменной платой, крайние саморезы надо заменить винтами с гайками. И к лыже привинчивать готовую сборку с креплениями. А сокращать базу надо не максимально, а разумно, примерно до 100 мм
Сообщение отредактировал OldGuy: 31 December 2024 - 15:24
Отправлено 31 December 2024 - 15:38
Если сделаешь по форме с приподнятыми концами и максимально сократишь базу крепежных шурупов (как на фото), то всё будет хорошо.
За шурупы беспокоюсь, не вырвет с мясом?
Отправлено 31 December 2024 - 15:41
Каждая планка крепится четырьмя саморезами, 2 мертвых, ближе к центру, 2 скользящих в продолговатых отверстиях. Остальное множество отверстий для установки креплений подразный размер ботинок. Это принципиально разные конструкции, выполняющие при этом одинаковую задачу.
Можно попробовать. То есть, планку прикрутить к середине лыжи, а сами крепления с полозьями на болты-гайки?
Отправлено 31 December 2024 - 15:43
За шурупы беспокоюсь, не вырвет с мясом?

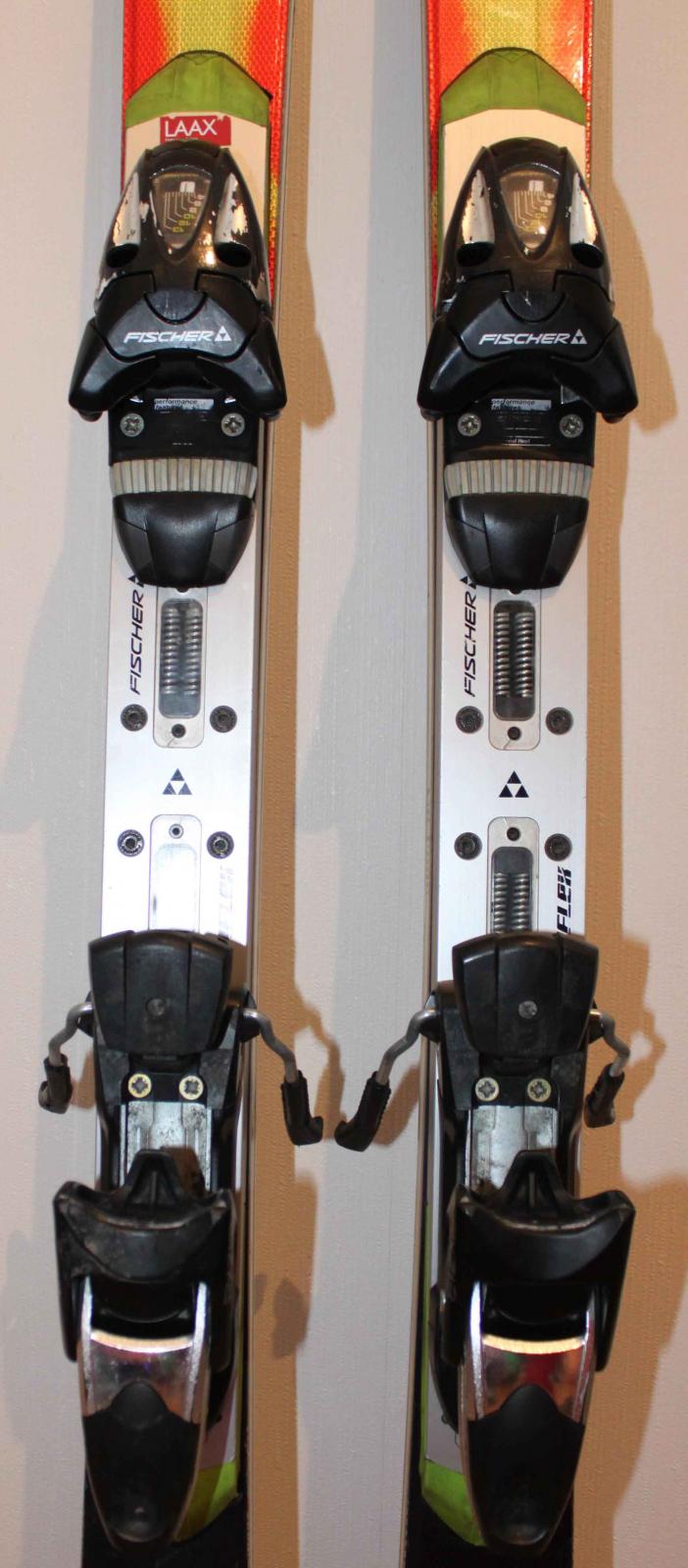

Вот эту плату с 4 саморезами в центре не вырывает
Она вообще была разработана для рейсовых лыж, но не прошла по требованиям толщины.
Отправлено 31 December 2024 - 15:46
Можно попробовать. То есть, планку прикрутить к середине лыжи, а сами крепления с полозьями на болты-гайки?
Ближние отверстия, где плата толстая - на саморезы. Дальние, где может вырвать короткую резьбу - на потайных винтах и гайках снизу платы, утопив их в плату. И прикручивать готовую сборку, а не плату.
Отправлено 31 December 2024 - 15:48
Ближние отверстия, где плата толстая - на саморезы. Дальние, где может вырвать короткую резьбу - на потайных винтах и гайках снизу платы, утопив их в плату. И прикручивать готовую сборку, а не плату.
Надо пробовать. Эх, была бы ленточная пила...
Отправлено 31 December 2024 - 16:09
Надо пробовать. Эх, была бы ленточная пила...
Такого инструмента у вас нет в магазинах?
https://www.vseinstr...pe=autocomplete
Им вручную работы по пластику максимум полчаса. Или любой шлифовальной машиной.
Отправлено 31 December 2024 - 16:20
. А сокращать базу надо не максимально, а разумно, примерно до 100 мм
Да. Думаю этого достаточно.
Отправлено 31 December 2024 - 16:24
Ближние отверстия, где плата толстая - на саморезы. Дальние, где может вырвать короткую резьбу - на потайных винтах и гайках снизу платы, утопив их в плату. И прикручивать готовую сборку, а не плату.
Мне кажется ни к чему.
Если витка 3 самореза входит в плату, то и достаточно.
Крайние шурупы крепления нагружены минимально.
Отправлено 31 December 2024 - 16:25
Вопрос в том, как сточить низы под градус... Если б был CNC, еще ладно. Вручную такую плитку точить то еще занятие
Спили ножовкой. Потом напильником подравняешь.
Снизу всё равно не видно
Отправлено 31 December 2024 - 16:27
Такого инструмента у вас нет в магазинах?
https://www.vseinstr...pe=autocomplete
Им вручную работы по пластику максимум полчаса. Или любой шлифовальной машиной.
Надобно поискать. По поводу ботинка тоже посещают мысли. С передком проблем нет, там особо мучиться не надо, вырезал по форме подметки и прикрутил а вот с пяткой посложнее будто, там 3см наверное толщина колодки. Может попробовать к ботинку поверх заводских колодок...
