Сообщений в теме: 74462

[Madu]

.

Может кто приехать, посмотреть и посоветовать, что ж мне с этой жопой делать то?))))))



  Поставить отд диффавтоматы или узо на  приборы в которых присутствует нагрев воды ( стиралка, посудомойка ... ),

ни в коем случае не выводить землю на канализацию или отоп  батареи ...

[Crazy Lerka]

  Поставить отд диффавтоматы или узо на  приборы в которых присутствует нагрев воды ( стиралка, посудомойка ... ),

ни в коем случае не выводить землю на канализацию или отоп  батареи ...

нет нет, предложенгия о выводе земли на канализацию и батареи не было ни от кого.

Фотки позже закину, они в телефоне.

[Viktor_N]

Ну диффавтомат это лишнее для квартиры, все таки напряжение не сильно гуляет как в сельской местности. Насчёт общ.узо однозначно ставить. Общ.на 30мА, для розеток ванной тоже узо на 10мА, не для стиралки. Отдельные автоматы В-шки по схеме на розетки, освещение, равномерно распределив нагрузку. К эл.плите, стиралке, розеткам обязательно присоединять защ.заземление, т.е. тянуть трёх проводку. К эл.плите если пару фаз планируется, то 4 провода сев.4кв.мм.

Если в проеме есть защ.земля PEN, то возможно соединить зем.шину PE  с  PEN, к N перемычку и от PE к корпусу щитка. Должно быть 2 шины, защ.земля и ноль N в щитке, так правильнее и безопаснее.

Сообщение отредактировал Viktor_N: 17 November 2020 - 15:56

[pavel_45]

Ну диффавтомат это лишнее для квартиры, все таки напряжение не сильно гуляет как в сельской местности.

Дифавтомат это то же УЗО+автомат, т.е. ставим там, где необходима защита автомат+УЗО либо дифавтомат. УЗО без автомата ставить нельзя.



 Насчёт общ.узо однозначно ставить. Общ.на 30мА, для розеток ванной тоже узо на 10мА, не для стиралки.



Общее УЗО на вводе обычно ставят 300 или 100 мА, оно не защищает от поражения током, а несёт противопожарные функции. В квартире не обязательно, но лишним не будет. На стиралки-посудомойки и прочее, нуждающееся в защите, ставим УЗО на 30 мА. 10 мА конечно безопаснее, но может достать ложными срабатываниями.





Зануление ни в коим случае,  Должно быть 2 шины, защ.земля и ноль N в щитке, так правильнее и безопаснее.

Заземления в этажном щитке как я понял нет. Можно протянуть отдельным проводом оттуда, где оно есть (щитовая, подвал), обязательно жёлто-зелёным. Чтобы снизить затраты можно скооперироваться с соседями

[Crazy Lerka]

Можно протянуть отдельным проводом оттуда, где оно есть (щитовая, подвал), обязательно жёлто-зелёным. Чтобы снизить затраты можно скооперироваться с соседями

ДО подвала далековато, увы, 14 этаж.

[Viktor_N]

В частных домах ставят узо на 100 и 300 мА на вводе распр.щитка у забора, в щитке дома уже по фазам узо по 30,  в квартирах достаточно 30мА.

Я же написал выше 10мА только на розетку в ванной, для фена и т.д. не для стиралки.

Сообщение отредактировал Viktor_N: 17 November 2020 - 16:03

[Viktor_N]

ДО подвала далековато, увы, 14 этаж.



Щитки квартирные на этаже? Или каждый уже в квартире?

[Crazy Lerka]

Щитки квартирные на этаже? Или каждый уже в квартире?

сейчас на этаже. Будет в квартире

[pavel_45]

  в квартирах достаточно 30мА.



На вводе 30 мА ставить не стоит. Для безопасности хуже не будет, но в случае утечки может отключиться всё сразу. Поэтому и ставят на вводе погрубее 100-300, а 30 на наиболее опасные потребители.

[Viktor_N]

сейчас на этаже. Будет в квартире



На этаже должны быть коммуникации защ.заземления. к своему кв.щитку нужно тянуть ж.зел. проводом не менее 10кв.мм. Неужели электрики не нашли в общих щитках защ.землю?

[OldGuy]

Ну диффавтомат это лишнее для квартиры, все таки напряжение не сильно гуляет как в сельской местности. Насчёт общ.узо однозначно ставить. Общ.на 30мА, для розеток ванной тоже узо на 10мА, не для стиралки. Отдельные автоматы В-шки по схеме на розетки, освещение, равномерно распределив нагрузку. К эл.плите, стиралке, розеткам обязательно присоединять защ.заземление, т.е. тянуть трёх проводку. К эл.плите если пару фаз планируется, то 4 провода сев.4кв.мм.

Если в проеме есть защ.земля PEN, то возможно соединить зем.шину PE  с  PEN, к N перемычку и от PE к корпусу щитка. Должно быть 2 шины, защ.земля и ноль N в щитке, так правильнее и безопаснее.

Нет в щитке земли.

[Crazy Lerka]

На этаже должны быть коммуникации защ.заземления. к своему кв.щитку нужно тянуть ж.зел. проводом не менее 10кв.мм. Неужели электрики не нашли в общих щитках защ.землю?

не нашли) см. первое сообщение. Поэтому и вопрос возник. Если бы нашли вопроса на форуме не было бы)

Сообщение отредактировал Crazy Lerka: 17 November 2020 - 16:42

[OldGuy]

На этаже должны быть коммуникации защ.заземления. к своему кв.щитку нужно тянуть ж.зел. проводом не менее 10кв.мм. Неужели электрики не нашли в общих щитках за



не нашли) см. первое сообщение.



Не нашли потому, что просто нет. В домах с газовыми плитами постройки до 80-х не предусмотрено.

[Crazy Lerka]

Не нашли потому, что просто нет. В домах с газовыми плитами постройки до 80-х не предусмотрено.

Я ж не спорю)

[OldGuy]

На этаже должны быть коммуникации защ.заземления. к своему кв.щитку нужно тянуть ж.зел. проводом не менее 10кв.мм. Неужели электрики не нашли в общих щитках защ.землю?

Если интересно, могу в своем доме в Москве показать щиток без заземления. Точно такой же, как в топике.

[OldGuy]

Я ж не спорю)

А я и не тебе это писАл.

[Madu]

Соглашусь со всем, что написано Павлом ...

[OldGuy]





Заземления в этажном щитке как я понял нет. Можно протянуть отдельным проводом оттуда, где оно есть (щитовая, подвал), обязательно жёлто-зелёным. Чтобы снизить затраты можно скооперироваться с соседями

Не факт, что в щитовой есть заземление. Насчет желто-зеленых - в г. Киржач я видел сделанную местными "электриками" разводку трех фаз "красивыми" желто-зелеными проводами. Нуль был черным. Не факт, что в Жуковском электрики разумней.

[Crazy Lerka]

Это если ещё актуально. Но паззл в моей голове начинает складываться, так что спасибо))))))))

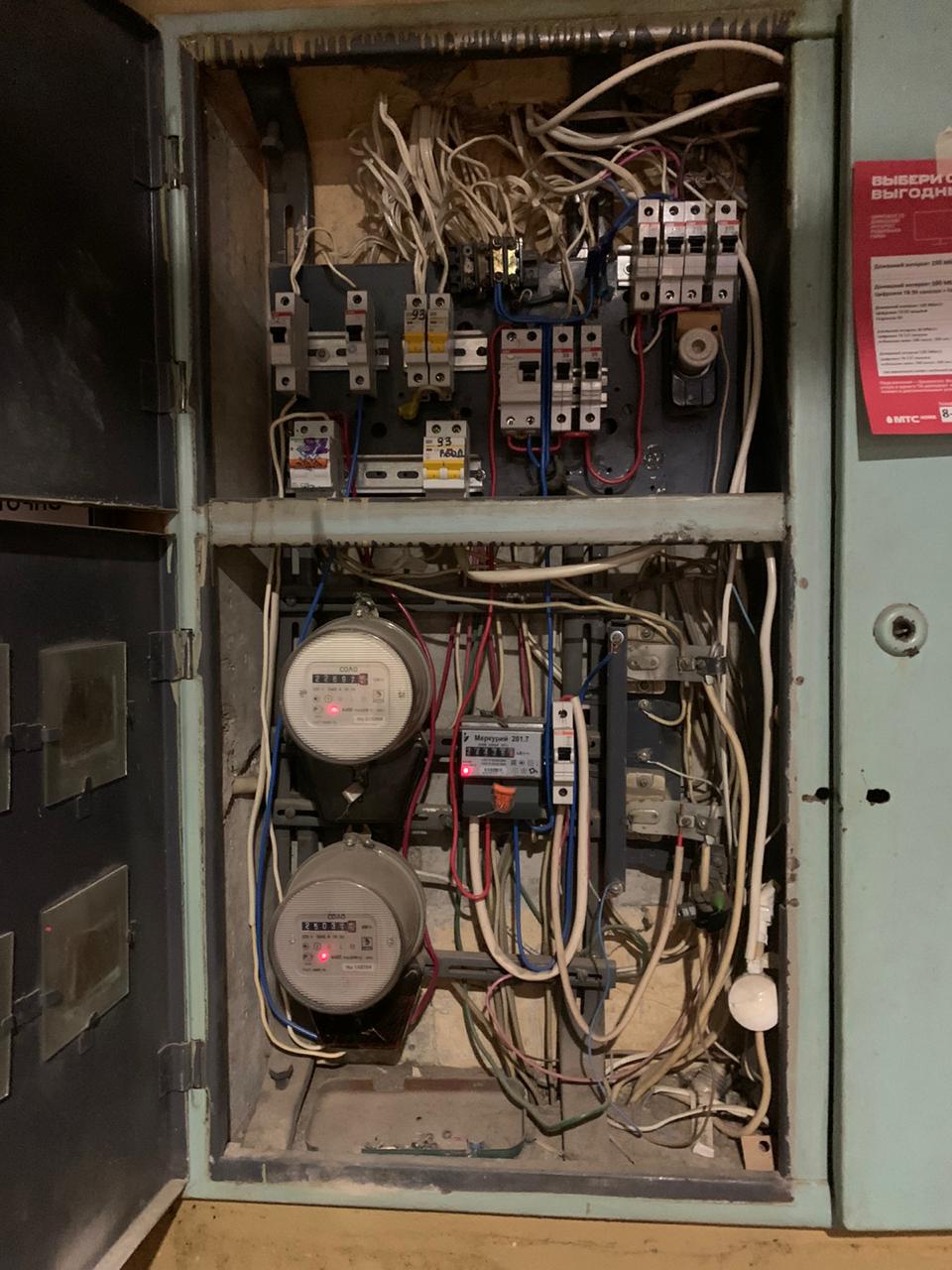

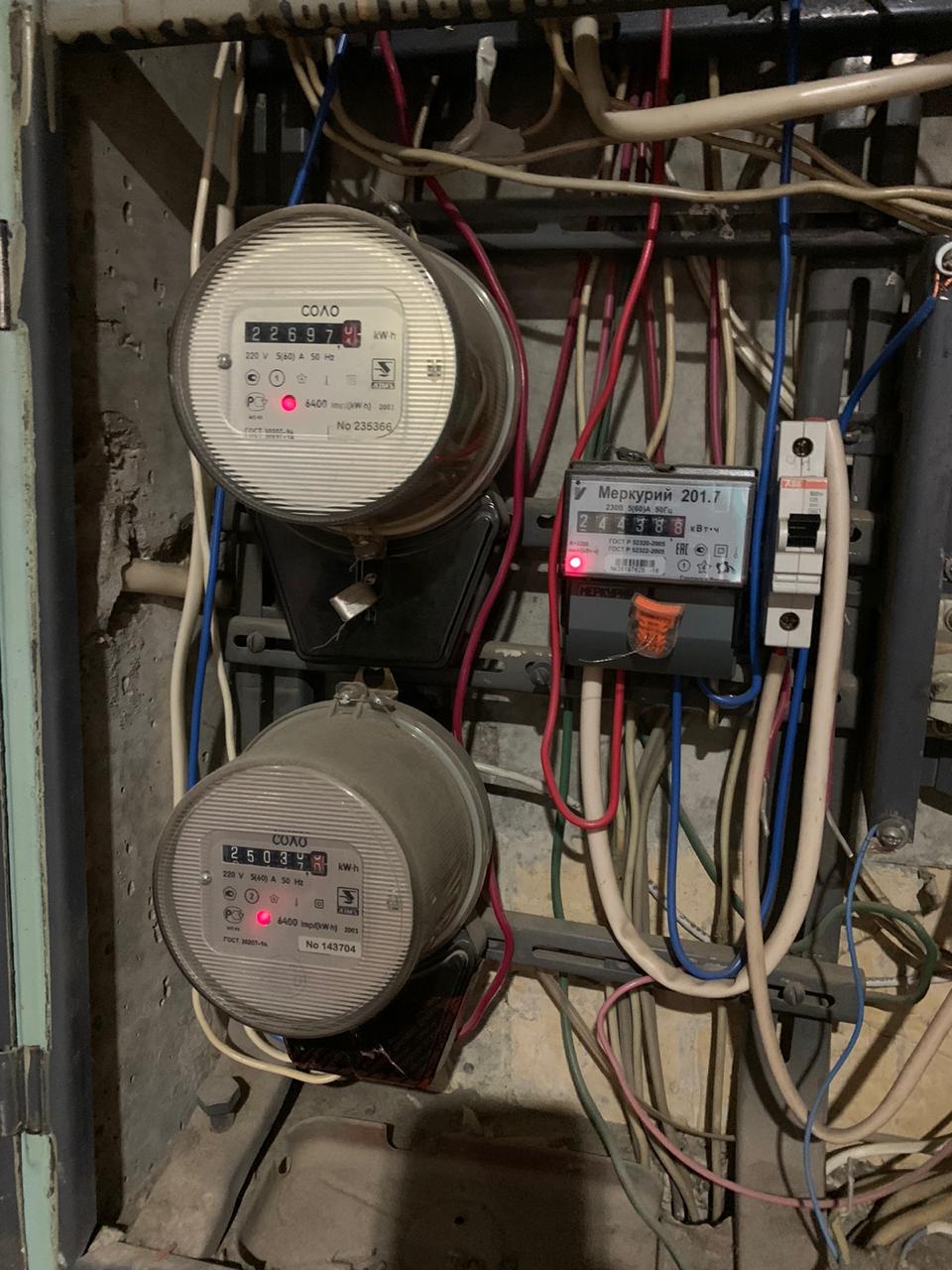

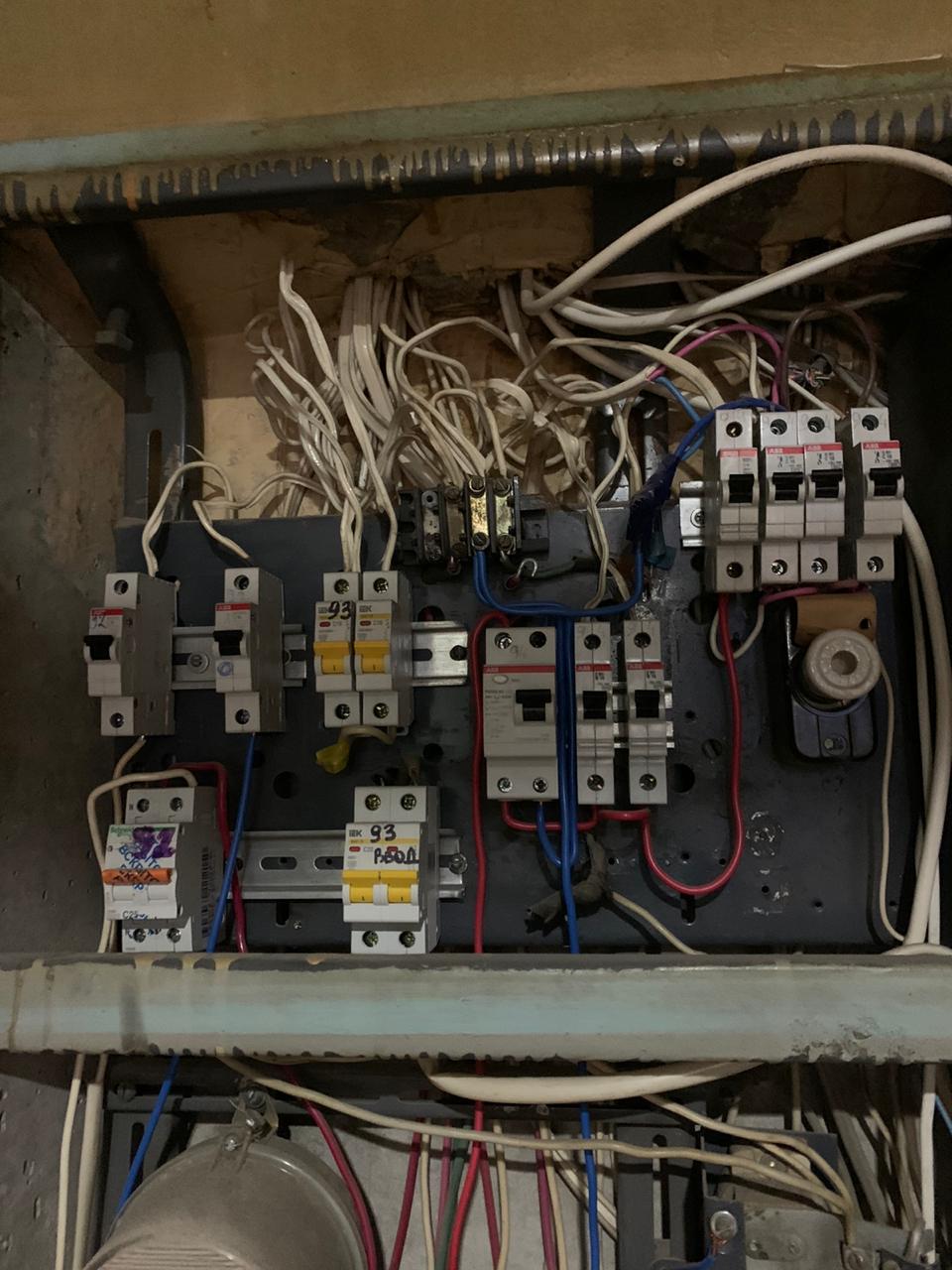

Прикрепленные изображения

•
•
•

[pavel_45]

Не факт, что в щитовой есть заземление.

Ну контур заземления в любом случае есть, не в щитовой, так ещё где-то. Но 14 этаж это далеко тянуть.





 Насчет желто-зеленых - в г. Киржач я видел сделанную местными "электриками" разводку трех фаз "красивыми" желто-зелеными проводами. Нуль был черным. Не факт, что в Жуковском электрики разумней.

Такое сплошь и рядом, но как правило в старых щитах, где сто раз всё поменяли. Что под руку попало, тем и сделали. Но фазы ж-з это, конечно, шедевр! Такое не сделаешь случайно
