Хорошая картинка-никаких сноубордистов.

   я их тоже не очень люблю, если честно, вечно вылетают из-за спины

[Лыжник 1972]

Хорошая картинка-никаких сноубордистов.

В кустах сидят(тусят)за елками  просто не видно

Сообщение отредактировал Лыжник 1972: 01 January 2025 - 10:09

[Timoteo708]

Прокатит.

Высота переднего ранта от нижней плоскости 19мм -+ 0,5

Заднего 30мм -+0,5

Ну и поверхности обработать почище.

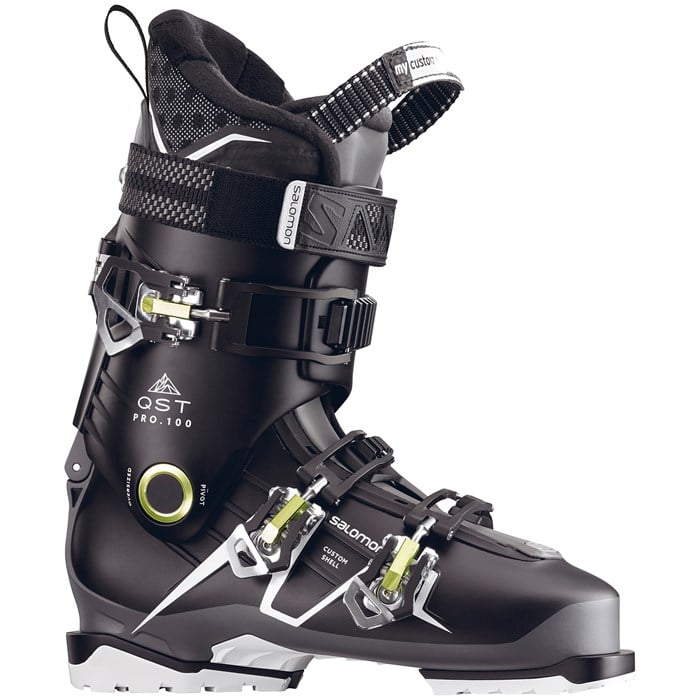

Кстати, измерил высоту рантов штангенциркулем, в переднем на конце 14мм, а задний 26мм. Если всю толщину мерить, то получится где-то 17, а задний 30.

Прикрепленные изображения

•

[OldGuy]

Кстати, измерил высоту рантов штангенциркулем, в переднем на конце 14мм, а задний 26мм. Если всю толщину мерить, то получится где-то 17, а задний 30.

Не надо мерить штангенциркулем изделия сложной конфигурации .Всё измерено и стандартизовано до Вас

https://cdn.standard...-23223-2021.pdf

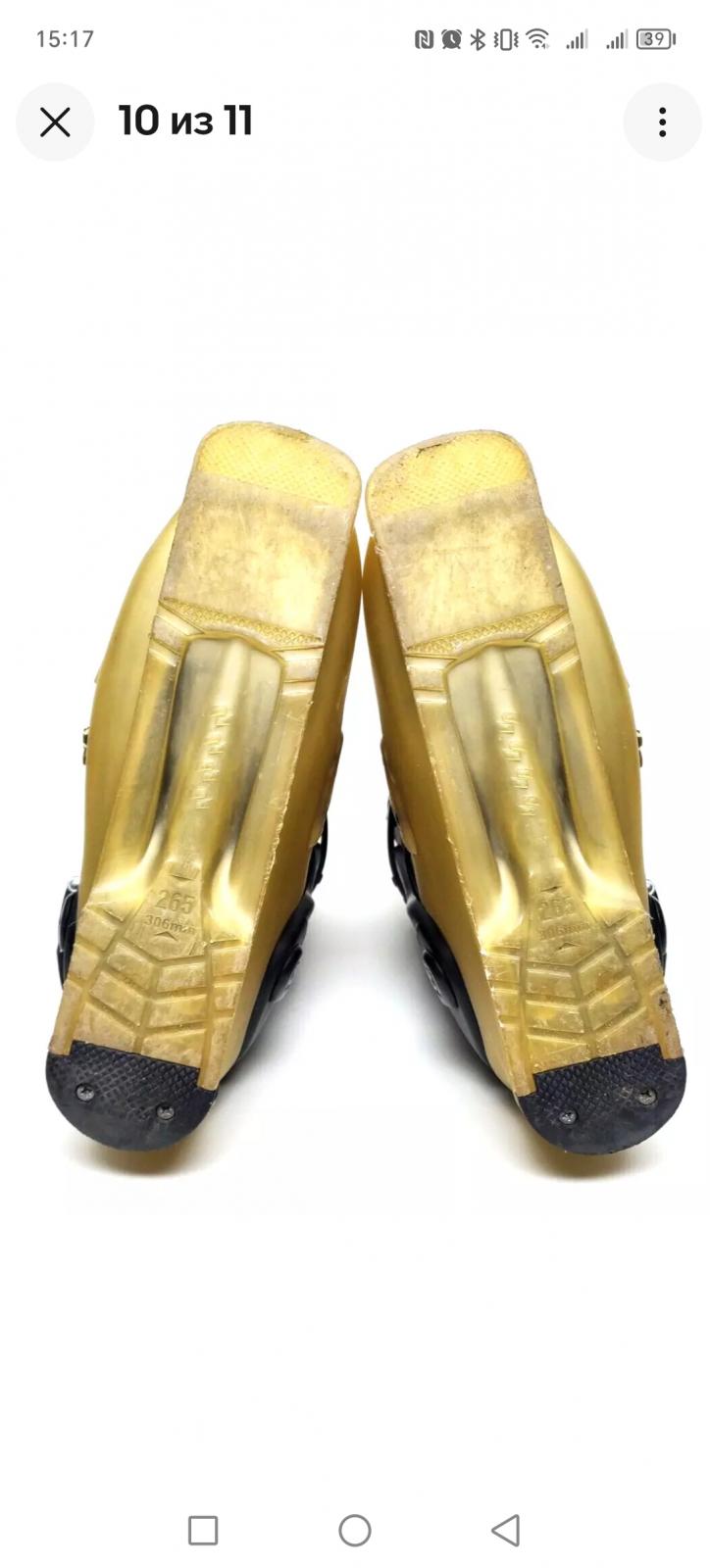

Идея ставить плоские накладки на GripWalk крайне неудачная. На фото желтых ботинок  Фишер накладки приделаны к  сфрезерованной Alpine подошве, и то странным способом, с наклоном всего ботинка вперед.

Возможные варианты:

- снять с ботинка штатные накладки и ставить на то, что останется

- Поставить накладки 5355, которые Вы скорей всего не найдете, а на них - дополнительные.

- Сделать ТОЛЬКО толстую платформу. Несколько вариантов ужЕ было описано выше.

[Timoteo708]

Не надо мерить штангенциркулем изделия сложной конфигурации .Всё измерено и стандартизовано до Вас

https://cdn.standard...-23223-2021.pdf

Идея ставить плоские накладки на GripWalk крайне неудачная. На фото желтых ботинок  Фишер накладки приделаны к  сфрезерованной Alpine подошве, и то странным способом, с наклоном всего ботинка вперед.

Возможные варианты:

- снять с ботинка штатные накладки и ставить на то, что останется

- Поставить накладки 5355, которые Вы скорей всего не найдете, а на них - дополнительные.

- Сделать ТОЛЬКО толстую платформу. Несколько вариантов ужЕ было описано выше.

В чем неудачность идеи?

Я хочу именно поверх родных накладок, их снимать это уже сложность в подгонке, я не настолько силен в инженерии и проектировке. По сути, хочу примерно как на фото. Не будут держаться на 4 саморезах данные пластины?

Прикрепленные изображения

•

Сообщение отредактировал Timoteo708: 01 January 2025 - 14:18

[OldGuy]

В чем неудачность идеи?

Я хочу именно поверх родных накладок, их снимать это уже сложность в подгонке, я не настолько силен в инженерии и проектировке.

Конфигурация подошвы не плоская снизу. Простая установка пластин на нее может дать неожиданный для Вас результат. Еще один вариант - сделать подошву плоской  с помощью фрезеровки. Я сам не проектировщик механических систем (по крайне мере по образованию), но имею очень большой опыт нестандартных практических слесарно-механических работ как с горнолыжным снаряжением, так и с промышленным оборудованием. Вижу    серьезные сложности в реализации идеи. Попробуйте распечатать рисунок из моей ссылки в натуральном масштабе и порисовать Ваши доработки на нем, многое станет более понятным.



Сложности в изготовлении платформы вообще не вижу, мне для этого было бы достаточно нескольких кусков фанеры или пластика  для матрицы, одного флакона эпоксидной смолы,  нескольких метров нейлоновой мощной стропы , куска пенопласта и бутылки растворителя для обезжиривания.

[инвалид]

В чем неудачность идеи?

Я хочу именно поверх родных накладок, их снимать это уже сложность в подгонке, я не настолько силен в инженерии и проектировке. По сути, хочу примерно как на фото. Не будут держаться на 4 саморезах данные пластины?

А такой вопрос - почему бы не попробовать прокладки МЕЖДУ родными накладками и подошвой бота, к которой они крепятся? Подошва как понимаю приспособлена к креплению накладок, за которые удерживается бот. Т.е. отверстия под винты усилены.

[инвалид]

Вот эту плату с 4 саморезами в центре не вырывает

Она вообще была разработана для рейсовых лыж, но не прошла по требованиям толщины.

А как это выглядит сбоку? Вот это зеленое - прокладки из какого-то эластомера? Чтоб не мешать лыже гнуться?

[OldGuy]

А как это выглядит сбоку? Вот это зеленое - прокладки из какого-то эластомера? Чтоб не мешать лыже гнуться?

Сбоку примерно так





Зеленые вставки - чтобы снег не забивался под платформу.  Из эластомера - чтобы не мешать гнуться.

[OldGuy]

 По сути, хочу примерно как на фото. Не будут держаться на 4 саморезах данные пластины?

На фото альпайн подошва, плоская спереди и условно плоская , с небольшими углублениями, под пяткой. Сравните ее с подошвой своих ботинок .

[инвалид]

Сбоку примерно так





Зеленые вставки - чтобы снег не забивался под платформу.  Из эластомера - чтобы не мешать гнуться.

На этом то фото переходники под крепы ГЛ на скиборды. То есть практически такая же конструкция? А к чему пружинки на фишеровских платформах, в середине , в окошках видны?

[Faron]

Автор, а вы не рассматривали возможность связаться с бутфитерами, описать проблему, и может дистанционно её решить? Может быть им можно отправить ботинки и они всё сделают.

Сообщение отредактировал Faron: 01 January 2025 - 15:46

[OldGuy]

На этом то фото переходники под крепы ГЛ на скиборды. То есть практически такая же конструкция? А к чему пружинки на фишеровских платформах, в середине , в окошках видны?

 Конструкция такая же. В пружинках какая-то то ли разумная, то ли чисто маркетинговая идея запасания энергии или демпфирования, конкретно эта пластина с пружинами еще и скользит по вертикальным направляющим, не понимаю как. Я ими не пользовался, только довелось адаптировать "простые любительские" крепления под такую  пластину, она рассчитана на конкретную модель с нестандартными саморезами.

У Хэда в начале века для лыж радикальной геометрии была очень похожая внешне платформа, просто кусок пластика. Которую я и рекомендую сделать.

Сообщение отредактировал OldGuy: 01 January 2025 - 15:48

[Timoteo708]

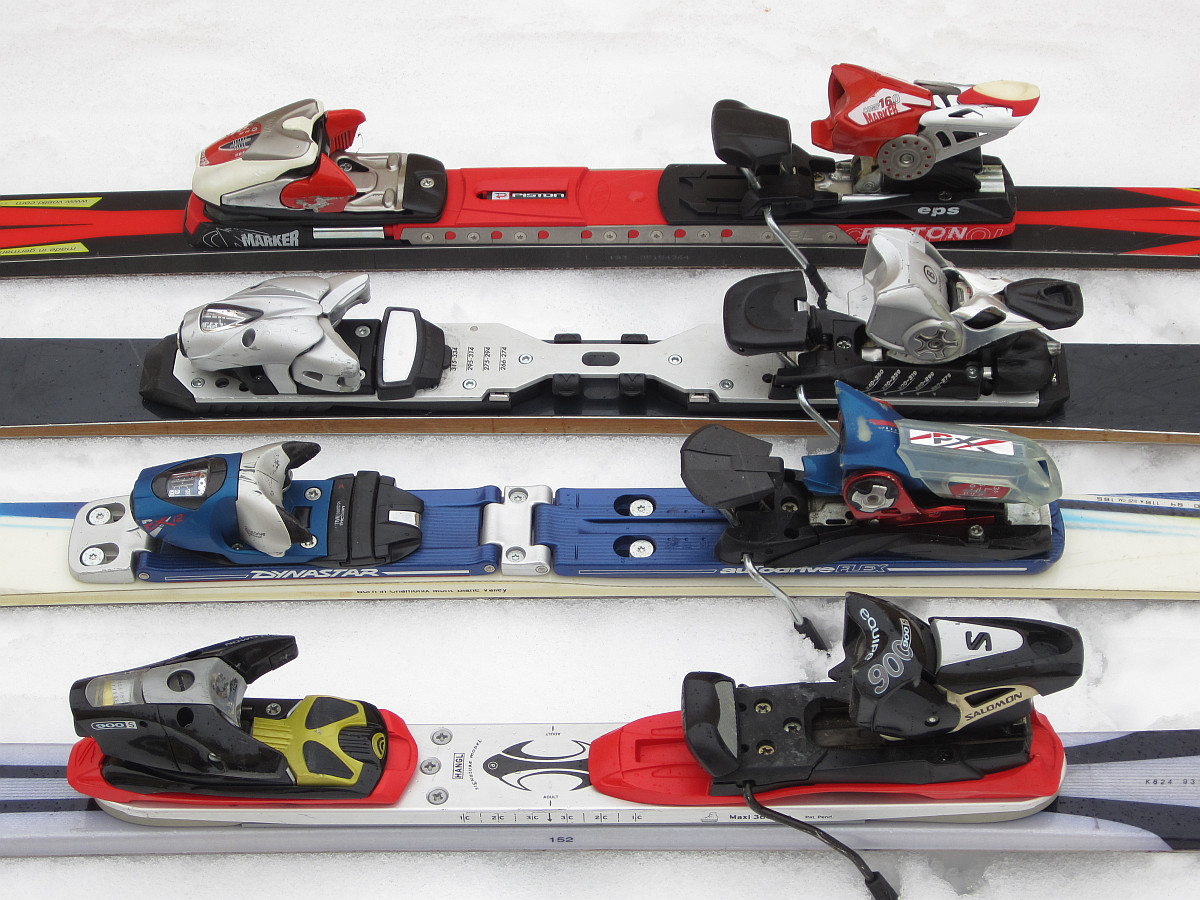

Нашел в сети райзеры, по-православному подъёмники для горных лыж. Какие-то цельные, какие-то раздельные и все вплотную прилегают к телу лыжи

Прикрепленные изображения

•

[OldGuy]

Нашел в сети райзеры, по-православному подъёмники для горных лыж. Какие-то цельные, какие-то раздельные и все вплотную прилегают к телу лыжи

Рассмотреть на фото продолговатые отверстия под шурупы специальной формы, обеспечивающие свободный прогиб. не удалось? Эти конструкции воплотить несравнимо сложней, чем цельную платформу с поднятыми концами. И высота у них небольшая, соответствующая техническим требованиям ФИС. Из-за чего не прошла в спорт платформа, предложенная как прототип самоделки.

Кстати, последняя платформа , Саломон, именно с приподнятыми концами и заглушками зазоров из эластомера.

Сообщение отредактировал OldGuy: 01 January 2025 - 22:25

[Timoteo708]

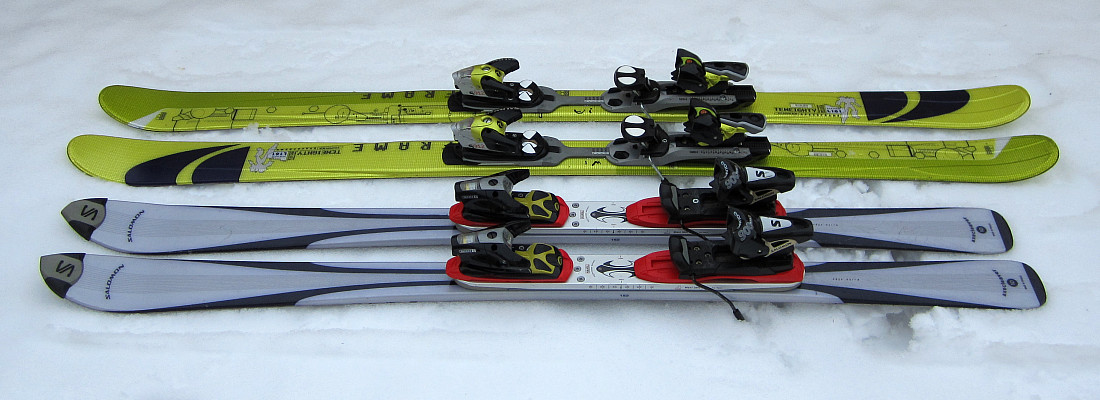

Вот еще саломоны, на нижних тоже полозья установлены на подъёмной планке. Я читал, что эти планки часто ипользуются для того, чтоб при карвинге ботинок не цеплял снег

Прикрепленные изображения

•

[Timoteo708]

Рассмотреть на фото продолговатые отверстия под шурупы специальной формы, обеспечивающие свободный прогиб. не удалось? Эти конструкции воплотить несравнимо сложней, чем цельную платформу с поднятыми концами. И высота у них небольшая, соответствующая техническим требованиям ФИС. Из-за чего не прошла в спорт платформа, предложенная как прототип самоделки.

Можно подробнее про эти продолговатые отверстия? Я их в упор не вижу. У меня в глазах все отверстия правильной круглой формы.

ПС. Увидел на 3й лыже, но там крепления вроде только под один размер, а продолговатые отверстия нужны для "тонкой" настройки расстояния,наверное? Остальные 3 лыжи из 4х с простыми дырками

Сообщение отредактировал Timoteo708: 01 January 2025 - 22:22

[musson]

Можно подробнее про эти продолговатые отверстия? Я их в упор не вижу. У меня в глазах все отверстия правильной круглой формы

Династары, вторые снизу, внимательно смотрите на отверстия...

[OldGuy]

Династары, вторые снизу, внимательно смотрите на отверстия...

Саломон, первые снизу, не скользящие, а с приподнятыми концами.  Маркер вообще со встроенным в платформу гидроамортизатором изгиба. Как именно он гнется, я не изучал.

[OldGuy]

Вот еще саломоны, на нижних тоже полозья установлены на подъёмной планке. Я читал, что эти планки часто ипользуются для того, чтоб при карвинге ботинок не цеплял снег

Вы пытаетесь мне что-то доказать?  Не надо , мне это не интересно, вижу классический эффект Даннинга-Крюгера. Я пытался помочь чем могу,  но вероятно зря.
